جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: DC-DC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiation
جزئیات بسته بندی: 100 مجموعه / کیسه پلی 500 مجموعه / کارتن 39x39x22 سانتی متر
زمان تحویل: 3-10 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 5000 جفت در روز
نام محصول: |
کابل پسوند پنل خورشیدی 10AWG |
مواد کابل: |
XLPO |
ولتاژ محاسبه شده: |
1800VDC |
جریان رتبه بندی شده:: |
30A |
مقاومت تماسی: |
≤5mΩ |
رنگ: |
مشکی |
نام محصول: |
کابل پسوند پنل خورشیدی 10AWG |
مواد کابل: |
XLPO |
ولتاژ محاسبه شده: |
1800VDC |
جریان رتبه بندی شده:: |
30A |
مقاومت تماسی: |
≤5mΩ |
رنگ: |
مشکی |

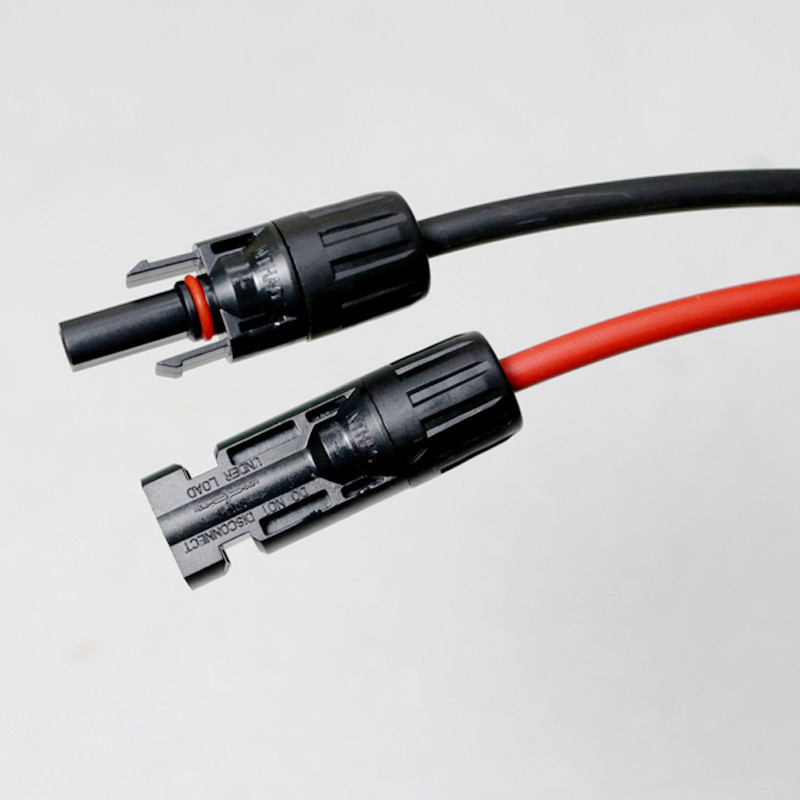

کابل پسوند پنل خورشیدی سیاه و قرمز - کابل پسوند خورشیدی 50 فوت 10AWG (6mm²)
پانل‌های خورشیدی بزرگتر که برای سیم‌کشی با هم در یک آرایه طراحی شده‌اند، نیاز به پایانه‌ای استاندارد دارند که بتواند سطوح توان بالاتری را تحمل کند.
کانکتور MC4 کاملاً متناسب با نیاز است.
اکثر پانل های خورشیدی بزرگتر با توان بیش از 50 وات دارای کانکتورهای MC4 هستند.
اتصال الکتریکی ایمن ضد آب و ضد گرد و غبار IP67 را فراهم می کند.
| مشخصات | ساختار (n * mm2) | ||||
| 2.5 میلی متر مربع | 4.0 میلی متر مربع | 6.0 میلی متر مربع | 10.0 میلی متر مربع | ||
| ولتاژ رتبه بندی: | 1500 ولت | ||||
| رهبر ارکستر | ساختار هادی | هادی مسی قلع دار کلاس 5 | |||
| مواد | سیم مسی قلع شده(TXR) | ||||
| تعداد سیم در هادی | 50/0.28 | 56/0.28 | 84/0.28 | 142/0.28 | |
| عایق | مواد | کوپلیمر پلی الفین پرتو الکترونی به صورت متقاطع | |||
| عایق OD (mm) | 3.85 | 4 | 4.6 | 6.5 | |
| رنگ | مشکی | ||||
| غلاف | مواد | کوپلیمر پلی الفین پرتو الکترونی به صورت متقاطع | |||
| OD غلاف (mm) | 5.4 | 5.8 | 6.6 | 8 | |
| رنگ | سیاه قرمز | ||||
| حداکثرمقاومت AC20oC اهم/کیلومتر | 8.21 | 5.09 | 3.39 | 1.95 | |
| ظرفیت 60oCA (60oCA)(A) | 41 | 55 | 70 | 98 | |
| دمای محیط زیست | -40℃~ 90℃ | ||||
| استانداردهای کاربردی | EN H1Z2Z2-K | ||||
| طول (متر) | اختیاری 1 متر / 3 متر / 5 متر / 10 متر | ||||
OEM را می پذیرد.ما همچنین می توانیم کابل را مطابق دستورالعمل شما طراحی کنیم، رنگ، مشخصات، طول کابل ها و کانکتورهای ما می تواند توسط مشتریان سفارشی شود.
ما می توانیم کابل ها و همچنین کانکتورهای متصل به کابل را ارائه دهیم.
ما مواد خام را انتخاب می کنیم، محصولات ما با کیفیت بالا، قیمت های رقابتی، تحویل سریع هستند.
این سیم پسوند خورشیدی دارای عملکرد قدرتمند حفاظت موثر است، درجه ضد آب IP67 و درجه آتش سوزی IEC60332-1 است که به طور موثر عملکرد طبیعی آن را در شرایط سخت تضمین می کند.حداکثر عمر مفید می تواند بیش از 25 سال (-40 ℃-+90 ℃) باشد، ایمن و قابل اعتماد، به شما بیشترین محافظت ایمنی، قابل اعتماد را می دهد.
دستورالعمل مونتاژ
در هنگام مونتاژ خود، از قطعات و ابزارهای دیگر موارد ذکر شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا نادیده گرفته شود، نه ایمنی و نه مطابقت با داده های فنی را نمی توان تضمین کرد.
برای محافظت در برابر شوک الکتریکی، کانکتورهای PV باید هنگام مونتاژ یا جداسازی از منبع تغذیه جدا شوند.
محصول نهایی باید از شوک الکتریکی محافظت کند
جدا کردن دوشاخه تحت بار: اتصالات دوشاخه PV نباید در هنگام بارگیری از پریز جدا شوند. آنها را می توان با خاموش کردن مبدل DC/AC یا شکستن قطع کننده مدار AC در حالت بدون بار قرار داد. وصل و جدا کردن پریز در شرایطی که تحت ولتاژ هستند مجاز است.
کانکتورهای جدا شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.
قطعات متصل شده دارای IP67 ضد آب هستند
مزیت - فایده - سود - منفعت:
• مونتاژ فایل ساده، سریع، ایمن و موثر
• توسعه مستقل، طراحی نوآورانه، داشتن حقوق مالکیت معنوی مستقل، سازگار با رابط مستقیم
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A,1000VDC
• مقاومت انتقال کم
• طراحی نوآورانه مهر و موم شده، ضد آب، مقاومت در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی، UL 94-V0، محدوده دمایی وسیع: -40 درجه سانتیگراد تا 90 درجه سانتیگراد، مقاوم در برابر آب و هوا و UV برای کاربرد طولانی مدت در فضای باز
• تایید شده توسط TUV
تصویر ازکابل پسوند پنل خورشیدی PV
سوالات متداول:
1. چه زمانی می توانم نقل قول را دریافت کنم؟
در عرض 24 ساعت پس از دریافت درخواست، اگر برای دریافت قیمت بسیار فوری هستید، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه خواهد شد
2. چه مدت در مورد تحویل؟
معمولا در عرض 3-4 روز کاری پس از پرداخت، عمدتا با توجه به مقدار.
3. شرایط پرداخت شما چیست؟
ما T/T (انتقال بانکی)، L/C را می پذیریم
4. آیا سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا OEM و ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.
