کابل پسوند پنل خورشیدی 10 AWG با رابط نر ماده 6KV TUV

محل منبع چین
نام تجاری Pntech
گواهی TUV/CE/ISO9001
شماره مدل DC-00
مقدار حداقل تعداد سفارش 1 مجموعه
قیمت Negotiation
جزئیات بسته بندی 100 مجموعه / پلی کیسه 500 مجموعه / کارتن 39x39x22 سانتی متر
زمان تحویل 3-10 روز
شرایط پرداخت L/C، T/T
قابلیت ارائه 5000 جفت در روز

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
نام محصول 10 کابل پسوند خورشیدی AWG ولتاژ تست 6 کیلو ولت
درجه محافظت IP67 جریان رتبه بندی شده 30A
مقاومت تماسی ≤5mΩ رنگ مشکی
برجسته

10 کابل پسوند پنل خورشیدی AWG

,

کابل های پسوند کانکتور نر 6 کیلو ولت

,

کابل پسوند پنل خورشیدی در فضای باز

پیام بگذارید
توضیحات محصول

TUV 10 کابل پسوند خورشیدی AWG با کانکتور زن و مرد خورشیدی را تایید کرد



کابل پنل خورشیدی برای استفاده در فضای باز با UV و ضد آب، ضد خوردگی و مناسب برای گرمای شدید و سرمای محیط طراحی شده است.

کانکتورهای زن و مرد 1000 ولت خورشیدی: مواد عایق PC با مقاومت عالی در برابر پیری و استقامت UV.می توان از آن در محیط آهنی در فضای باز استفاده کرد.
سیم‌های پنل خورشیدی تنها با یک کانکتور خورشیدی در یک طرف برای پنل خورشیدی، و در انتهای دیگر برای کنترل‌کننده شارژ خورشیدی با رنگ قرمز (ماده) و مشکی (نر) خالی است.

سیم کشی آن ضد آب بوده و برای مقاومت در برابر گرما و سرمای شدید طراحی شده است.مارک های مختلف کانکتورهای پنل خورشیدی ممکن است قطبیت های متفاوتی داشته باشند.



تایپ کنید صلیب رشته رهبر ارکستر رهبر ارکستر بیرونی دارای رتبه دارای رتبه وزن
بخش طرح قطر مقاومت قطر ولتاژ جاری
میلی متر مربع شماره x ø (میلی متر) میلی متر Ω / کیلومتر میلی متر VAC/DC آ کیلوگرم/کیلومتر
PV-1 * 1.5 میلی متر مربع 1.5 30x ø 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2.5 میلی متر مربع 2.5 50x ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4.0 میلی متر مربع 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6.0 میلی متر مربع 6.0 84x ø 0.3 3.3 3.39 7.1 1000/1800 70 95



1. اتصال دهنده لمس نی با نوع دستگیره داخلی را می پذیرد.
2. قفل خودکار اتصال را آسان تر و قابل اعتماد تر می کند.

3. شکل محبوب اکثر نصب و راه اندازی درست است.

4. به سرعت به اتصال.

5. ضد آب و جلوگیری از گرد و غبار.

6. عمر طولانی.



نرخ ولتاژ: 1000 ولت
جریان نامی: 22A (2.5mm2)، 30A (4mm2،6mm2)
ولتاژ تست: 6 کیلو ولت (50 هرتز)
درجه حفاظت: IP67/IP2X
مواد عایق: PC/PA/PPO/TPE
مواد تماس: مس با روکش نقره
دمای عملیاتی: -40 درجه سانتیگراد ~ 90 درجه سانتیگراد
کلاس ایمن: 2
کلاس شعله: UL94-V0
مقاومت تماس کانکتورهای دوشاخه: ≤5mΩ
نیروی وارد کردن: ≤50N
خروج نیرو: ≥50N
کابل مناسب: 2.5mm2/4mm2/6mm2 (AWG14/12/10)
سیستم قفل: ضربه بزنید
شماره محصول DC-DC
ولتاژ محاسبه شده TUV 1000 ولت DC
جریان نامی 30A
سطح مقطع کابل مناسب 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
اندازه ترمینال Φ4.0 میلی متر
ولتاژ تست DC 8KV 1min
درجه آلودگی 2
کلاس حفاظتی کلاس II
مواد ترمینال مس کنسرو شده
مقاومت تماسی ≤ 5mΩ
مواد عایق PPO
رتبه بندی IP IP67 (IEC 60529)
نیروی بیرون کش ≥ 50N
نیروی درج ≤ 50N
دمای تست -40ºC~ +85ºC
کلاس شعله UL94V - 0


دستورالعمل مونتاژ



در هنگام مونتاژ خود، از قطعات و ابزارهای دیگر موارد ذکر شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا نادیده گرفته شود، نه ایمنی و نه مطابقت با داده های فنی را نمی توان تضمین کرد.

برای محافظت در برابر شوک الکتریکی، کانکتورهای PV باید هنگام مونتاژ یا جداسازی از منبع تغذیه جدا شوند.

محصول نهایی باید از شوک الکتریکی محافظت کند

جدا کردن دوشاخه تحت بار: اتصالات دوشاخه PV نباید در هنگام بارگیری از پریز جدا شوند. آنها را می توان با خاموش کردن مبدل DC/AC یا شکستن قطع کننده مدار AC در حالت بدون بار قرار داد. وصل و جدا کردن پریز در شرایطی که تحت ولتاژ هستند مجاز است.

کانکتورهای جدا شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.

قطعات وصل شده دارای IP67 ضد آب هستند


مزیت - فایده - سود - منفعت:



• مونتاژ فایل ساده، سریع، ایمن و موثر
• توسعه مستقل، طراحی نوآورانه، داشتن حقوق مالکیت معنوی مستقل، سازگار با رابط مستقیم
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A,1000VDC
• مقاومت انتقال کم
• طراحی نوآورانه مهر و موم شده، ضد آب، مقاومت در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی، UL 94-V0، محدوده دمایی وسیع: -40 درجه سانتیگراد تا 90 درجه سانتیگراد، مقاوم در برابر آب و هوا و UV برای کاربرد طولانی مدت در فضای باز
• تایید شده توسط TUV

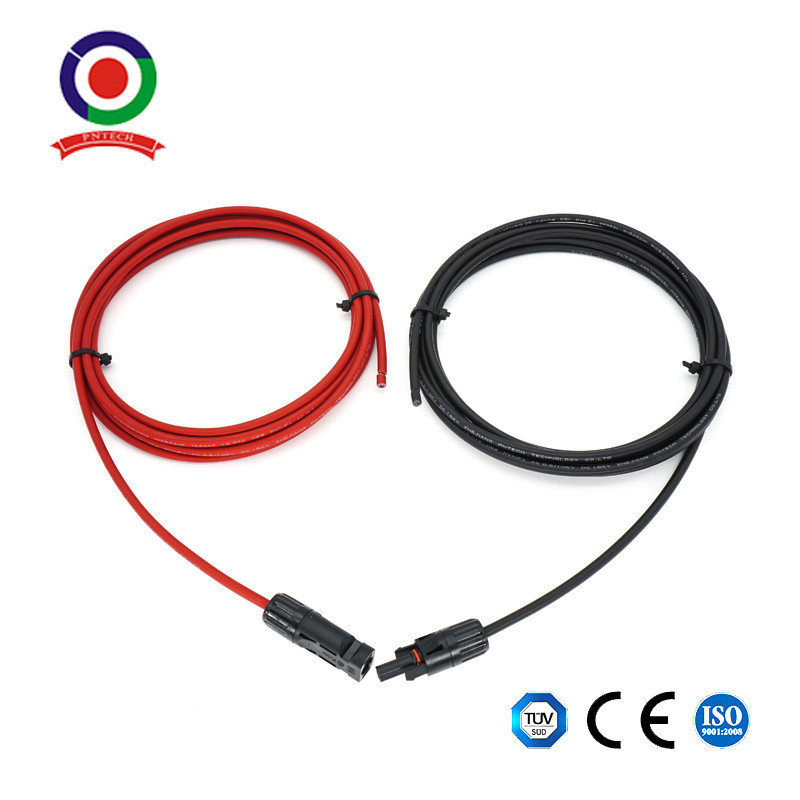

تصویر از
کابل اکستنشن خورشیدی 10AWG

کابل پسوند پنل خورشیدی 10 AWG با رابط نر ماده 6KV TUV 0

سوالات متداول:


1. چه زمانی می توانم نقل قول را دریافت کنم؟
در عرض 24 ساعت پس از دریافت درخواست، اگر برای دریافت قیمت بسیار فوری هستید، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه خواهد شد
2. چه مدت در مورد تحویل؟
معمولا در عرض 3-4 روز کاری پس از پرداخت، عمدتا با توجه به مقدار.
3. شرایط پرداخت شما چیست؟
ما T/T (انتقال بانکی)، L/C را می پذیریم
4. آیا سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا OEM و ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.
