10 AWG مسی قلع‌بندی شده سیم کابل افزایشی پنل خورشیدی با اتصالات PV
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | سیم کابل پسوند پنل خورشیدی | ولتاژ تست | 6 کیلو ولت |
|---|---|---|---|
| درجه محافظت | IP67 | جریان رتبه بندی شده | 30A |
| مقاومت تماسی | ≤5mΩ | رنگ | سیاه |
| برجسته | کانکتور پانل خورشیدی PV,کابل پسوند انرژی خورشیدی 10 AWG,کابل پسوند پنل خورشیدی مسی قلع‌شده |
||
توضیحات محصول

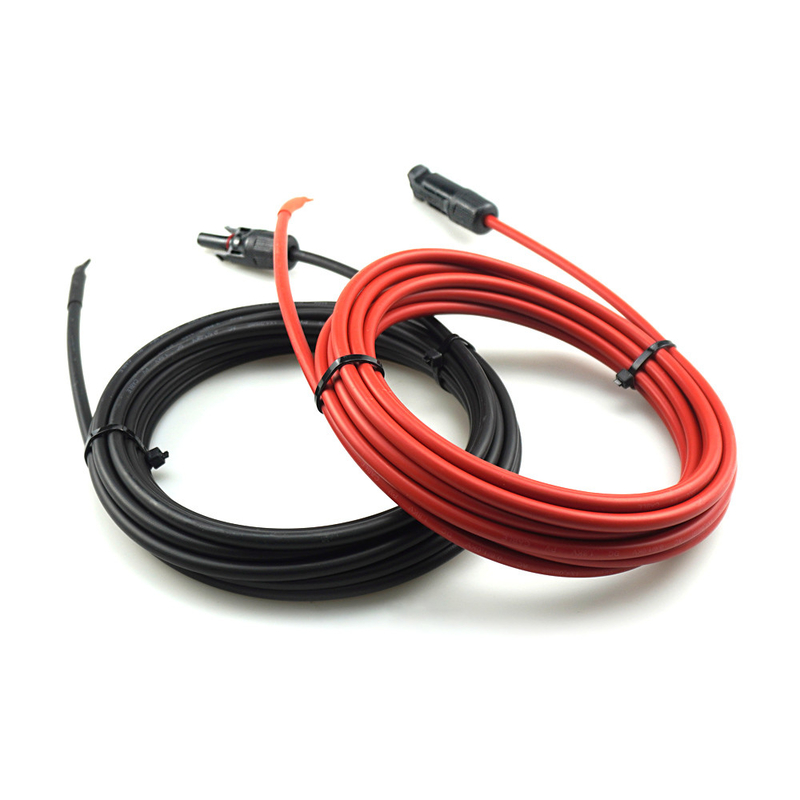

10 سیم کابل پسوند پنل خورشیدی AWG با کانکتورهای خورشیدی PV و دوشاخه OT
کابل پنل خورشیدی برای استفاده در فضای باز طراحی شده است و در برابر رطوبت، UV و خوردگی مقاوم است.
کابل پنل خورشیدی معمولا در اندازه های 16، 14، 12 و 10 AWG فروخته می شود.کابل پنل خورشیدی ارائه شده در این لیست 10 AWG است که بزرگترین قطر از این چهار کابل است.استفاده از کابل با قطر بزرگ اتلاف برق در سیستم پنل خورشیدی شما را به حداقل می رساند.
سیم کشی آن ضد آب بوده و برای مقاومت در برابر گرما و سرما طراحی شده است.مارک های مختلف کانکتورهای پنل خورشیدی ممکن است قطبیت های متفاوتی داشته باشند.محصولات ما - کابل m c 4، سیم قرمز (کانکتور نر) = الکترود مثبت، سیم سیاه (کانکتور زن) = قطبیت منفی.قبل از اتصال نهایی، مطمئن شوید که قطبیت صحیح است، در غیر این صورت ممکن است قطبیت معکوس شود.
مشخصات کلی: کابل ساخته شده از عایق و پوشش متقاطع پرتو الکترونی.مقاومت بالا در برابر گرما، سرما، روغن، سایش، ازن، UV و آب و هوا؛
با بهبود واکنش در صورت آتش سوزی.دود کم، بدون هالوژن، بدون شعله، بازدارنده شعله;انعطاف پذیر، آسان برای جدا کردن، نیاز به فضای بسیار کم، بسیار، مکانیکی بسیار قوی، طول عمر بسیار طولانی.
| تایپ کنید | صلیب | رشته | رهبر ارکستر | رهبر ارکستر | بیرونی | دارای رتبه | دارای رتبه | وزن |
| بخش | طرح | قطر | مقاومت | قطر | ولتاژ | جاری | ||
| میلی متر مربع | شماره x ø (میلی متر) | میلی متر | Ω / کیلومتر | میلی متر | VAC/DC | آ | کیلوگرم/کیلومتر | |
| PV-1 * 1.5 میلی متر مربع | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 میلی متر مربع | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 میلی متر مربع | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 میلی متر مربع | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
1. رابط از لمس نی با نوع دستگیره داخلی استفاده می کند.
2. قفل خودکار اتصال را آسان تر و قابل اعتماد تر می کند.
3. شکل محبوب اکثر نصب و راه اندازی درست است.
4. به سرعت به اتصال.
5. ضد آب و جلوگیری از گرد و غبار.
6. عمر طولانی.
| نرخ ولتاژ: | 1000 ولت |
| جریان نامی: | 22A (2.5mm2)، 30A (4mm2،6mm2) |
| ولتاژ تست: | 6 کیلو ولت (50 هرتز) |
| درجه حفاظت: | IP67/IP2X |
| مواد عایق: | PC/PA/PPO/TPE |
| مواد تماس: | مس با روکش نقره |
| دمای عملیاتی: | -40 درجه سانتیگراد ~ 90 درجه سانتیگراد |
| کلاس ایمن: | 2 |
| کلاس شعله: | UL94-V0 |
| مقاومت تماس کانکتورهای دوشاخه: | ≤5mΩ |
| نیروی وارد کردن: | ≤50N |
| خروج نیرو: | ≥50N |
| کابل مناسب: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| سیستم قفل: | ضربه بزنید |
| شماره محصول | DC-DC |
| ولتاژ محاسبه شده | TUV 1000 ولت DC |
| جریان نامی | 30A |
| سطح مقطع کابل مناسب | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| اندازه ترمینال | Φ4.0 میلی متر |
| ولتاژ تست | DC 8KV 1min |
| درجه آلودگی | 2 |
| کلاس حفاظتی | کلاس II |
| مواد ترمینال | مس کنسرو شده |
| مقاومت تماسی | ≤ 5mΩ |
| مواد عایق | PPO |
| رتبه بندی IP | IP67 (IEC 60529) |
| نیروی بیرون کش | ≥ 50N |
| نیروی درج | ≤ 50N |
| دمای تست | -40ºC~ +85ºC |
| کلاس شعله | UL94V - 0 |
دستورالعمل مونتاژ
در هنگام مونتاژ خود، از قطعات و ابزارهای دیگر موارد ذکر شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا نادیده گرفته شود، نه ایمنی و نه مطابقت با داده های فنی را نمی توان تضمین کرد.
برای محافظت در برابر شوک الکتریکی، کانکتورهای PV باید هنگام مونتاژ یا جداسازی از منبع تغذیه جدا شوند.
محصول نهایی باید از شوک الکتریکی محافظت کند
جدا کردن دوشاخه تحت بار: اتصالات دوشاخه PV را نباید در هنگام بارگیری از پریز جدا کرد. آنها را می توان با خاموش کردن مبدل DC/AC یا شکستن قطع کننده مدار AC در حالت بدون بار قرار داد. وصل کردن و جدا کردن دوشاخه در هنگام زیر ولتاژ مجاز است.
کانکتورهای جدا شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.
قطعات متصل شده دارای IP67 ضد آب هستند
مزیت - فایده - سود - منفعت:
• مونتاژ فایل ساده، سریع، ایمن و موثر
• توسعه مستقل، طراحی نوآورانه، داشتن حقوق مالکیت معنوی مستقل، سازگار با رابط مستقیم
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A,1000VDC
• مقاومت انتقال کم
• طراحی نوآورانه مهر و موم شده، ضد آب، مقاومت در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی، UL 94-V0، محدوده دمایی وسیع: -40 درجه سانتیگراد تا 90 درجه سانتیگراد، مقاوم در برابر آب و هوا و UV برای کاربرد طولانی مدت در فضای باز
• تایید شده توسط TUV
تصویر ازسیم کابل پسوند پنل خورشیدی
سوالات متداول:
1. چه زمانی می توانم نقل قول را دریافت کنم؟
در عرض 24 ساعت پس از دریافت درخواست، اگر برای دریافت قیمت بسیار فوری هستید، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه خواهد شد
2. چه مدت در مورد تحویل؟
معمولا در عرض 3-4 روز کاری پس از پرداخت، عمدتا با توجه به مقدار.
3. شرایط پرداخت شما چیست؟
ما T/T (انتقال بانکی)، L/C را می پذیریم
4. آیا سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا OEM و ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.
