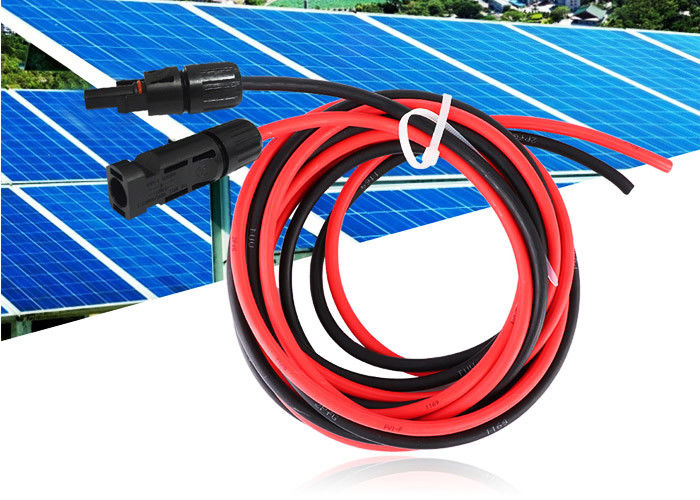

کابل فرمت صفحه خورشیدی 20ft 12 AWG CE TUV

پسوند کابل PV خورشیدی 20feet با اتصالات زن و مرد جعبه گشایی

شرح

یک کابل کشش خورشیدی از نظر مفهوم شباهت زیادی به سیم کشی برق دارد.درست مثل اینکه یک سیم برق دارای یک شاخه نری در یک انتهای آن و یک شاخه زن در سر دیگر آن است ، یک سیم کابل خورشیدی دارای یک اتصال مردانه در یک انتها و یک اتصال زن در انتهای مخالف آن است.آنها در طولهای مختلف از 8 فوت تا 100 فوت در دسترس هستند.بیایید به اولین مثال سیم کشی دو ماژول به صورت سری برگردیم.بعد از اینکه این دو ماژول را به صورت سری متصل کردید ، باید از کابلهای MC4 استفاده کنید تا این برق را به هر کجا که تجهیزات الکتریکی شما قرار دارد (معمولاً قطع کننده مدار و کنترل کننده شارژ خورشیدی) وارد کنید.سیستم هایی که از دو ماژول استفاده می کنند معمولاً برای RV و قایق ها استفاده می شوند ، بنابراین معمولاً می توانید از کابل های فرمت در کل مسافت استفاده کنید.هنگام استفاده از صفحات خورشیدی روی خانه یا کابین ، مسافتی که سیم باید طی کند معمولاً آنقدر زیاد است که استفاده از کابل کششی دیگر عملی نیست.در چنین شرایطی ، از کابل های فرمت کننده برای اتصال پانل ها به یک جعبه ترکیب استفاده می شود.به این ترتیب می توانید از سیم کشی ارزان تر (مانند عایق بندی THHN دارای درجه بندی) در داخل مجرای برق استفاده کنید تا مسافت بیشتری را با هزینه قابل توجهی کمتر از کابل های MC4 طی کنید.بیایید بگوییم که طول کل سیم مورد نیاز برای رفتن از دو ماژول به تجهیزات الکتریکی شما 20 فوت است.توجه: اینجاست که بیشتر مردم گیج می شوند.شما فقط به یک کابل اکستندر نیاز دارید.ما یک کابل اکستنر در طول 50 فوت ارائه می دهیم که مناسب ترین حالت برای این شرایط است.به یاد داشته باشید که دو ماژول خورشیدی که قبلاً به هم متصل کرده اید دارای یک لید مثبت با یک اتصال خورشیدی مردانه و یک سیم زن با یک اتصال خورشیدی زن هستند.برای طی مسافت 20 فوت تا تجهیزات خود به یک سیم 20 فوت با کانکتور نر و یک سیم 20 فوت با کانکتور زن نیاز دارید.این امر با قطع نصف کابل داخلی 50 فوت حاصل می شود.به شما یک سیم 25 فوت با کانکتور نر و یک سیم 25 فوت با کانکتور زن می دهد.این امکان را به شما می دهد تا به هر دو ورودی پنل خورشیدی متصل شوید و به شما سیم زیادی می دهد تا به مقصد برسید.گاهی اوقات قطع نصف کابل همیشه بهترین راه حل نیست.بسته به محل قرارگیری جعبه ترکیب کننده ، ممکن است از یک طرف رشته تابلو تا جعبه ترکیب کننده فاصله بیشتری نسبت به طرف مقابل رشته تابلو داشته باشد.در این حالت ، شما می خواهید کابل توسعه دهنده را در نقطه ای برش دهید که به هر دو انتهای برش خورده اجازه می دهد تا با کمی لقی برای کار به جعبه ترکیب برسند.این نمودار نمونه ای از آن سناریو را به شما نشان می دهد.

اتصالات پلاستیکی سخت در هر انتها
اتصالات زن و مرد
سیم کابل مقاوم در برابر نور خورشید
کابلهای داخلی را تمدید و قفل می کند
کابل تست شده TUV
مقاوم در برابر اشعه ماورا بنفش و ضد آب است

توضیحات کابل:

1. محدوده دما برای استفاده -40 ° C تا 90 ° C ، حداکثر. دما در هادی 120 ° C

2. مواد اتصال متقابل پرتو الکترون در دمای بالا ذوب یا جریان نمی یابد

3. دمای مجاز اتصال کوتاه که مربوط به یک دوره 5 ثانیه است ، 200 درجه سانتی گراد است

4. مقاومت بالا در برابر UV ، ازن و هیدرولیز

5. انعطاف پذیر ، آسان است

6. عایق دو جداره. پرتو الکترونی به طور متقاطع

7. مقاومت عالی در برابر اشعه ماورا بنفش ، روغن ، گریس ، اکسیژن و ازن

8. مقاومت عالی در برابر سایش

9. بدون هالوژن ، ضد شعله ، سمیت کم

10. انعطاف پذیری عالی و عملکرد سلب کردن

11. ظرفیت حمل جریان بالا

رابط

دستورالعمل های مونتاژ

در هنگام مونتاژ خود ، از قطعات و ابزارهای دیگری که گفته شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا رعایت نشود ، نه می توان ایمنی و نه مطابقت با داده های فنی را تضمین کرد.

برای محافظت در برابر شوک الکتریکی ، اتصالات PV هنگام مونتاژ یا جدا شدن باید از منبع تغذیه جدا شوند

محصول نهایی باید از شوک الکتریکی محافظت کند

از شارژ تحت بار: اتصالات پلاگین PV نباید در هنگام بارگیری از برق جدا شوند. با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC می توان آنها را در حالت بدون بار قرار داد.

اتصالات قطع شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.

قطعات پلاگین ضد آب IP67 هستند


مزیت - فایده - سود - منفعت:

• مونتاژ ساده ، سریع ، ایمن و موثر
• طراحی مستقل و ابتکاری را توسعه دهید ، از حقوق مالکیت معنوی مستقلی برخوردار باشید و به طور مستقیم با اتصال سازگار باشد
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر گذار کم
• طراحی ابتکاری مهر و موم شده ، ضد آب ، در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV برای استفاده طولانی مدت در فضای باز
• تایید شده توسط TUV


تصویر از کابل خورشیدی کابل PV با اتصالات Female و Male

س FAالات متداول:


1. چه زمانی می توانم قیمت را دریافت کنم؟
ظرف 24 ساعت پس از دریافت درخواست ، اگر برای دریافت قیمت بسیار فوری هستید ، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه می شود
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به مقدار آن.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را قبول می کنیم
4. آیا شما سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا شما OEM & ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.
