کابل فرمت پنل خورشیدی 6mm2 10AWG UV Resolution

محل منبع چین
نام تجاری Pntech
گواهی TUV/CE/ISO9001
شماره مدل DC-DC
مقدار حداقل تعداد سفارش 1 ست
قیمت Negotiation
جزئیات بسته بندی 100 مجموعه / پلی کیسه 500sets / کارتن 39x39x22cm
زمان تحویل 3-10 روز
شرایط پرداخت L / C ، T / T ، Western Union
قابلیت ارائه 5000 پوند در روز

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
نام محصول کابل فرمت رنگ سیاه یا قرمز
ولتاژ محاسبه شده 1000VDC درجه محافظت IP67
دارای رتبه فعلی 30A مقاومت با ما تماس بگیرید m5mΩ
برجسته

کابل فرمت پنل خورشیدی 10AWG

,

کابل فرمت پنل خورشیدی 6mm2

پیام بگذارید
توضیحات محصول



کابل فرمت 6mm2 (10 AWG) با اتصال TUV برای پنل خورشیدی



توضیحات کابل خورشیدی



توضیحات کابل:



تایپ کنید سطح مقطع طراحی رشته قطر هادی مقاومت رسانا قطر خارجی ولتاژ محاسبه شده دارای امتیاز فعلی
H1Z2Z2-K 1x2.5mm2 2.5mm2 36x φ0.285mm 2.0 میلی متر 8.21 Ω در کیلومتر 5.4 میلی متر 1500VDC 50A
H1Z2Z2-K 1x4mm2 4mm2 56x φ0.285mm 2.6 میلی متر 5.09 Ω در کیلومتر 5.9 میلی متر 1500VDC 70A
H1Z2Z2-K 1x6mm2 6mm2 78x φ0.285mm 3.3 میلی متر 3.52 Ω در کیلومتر 6.7 میلی متر 1500VDC 95A
H1Z2Z2-K 1x10mm2 10mm2 80x φ0.4 میلی متر 4.4 میلی متر 1.95 Ω در کیلومتر 7.4 میلی متر 1500VDC 98A
H1Z2Z2-K 1x16mm2 16mm2 120x φ0.4 میلی متر 5.2 میلی متر 1.24 Ω در کیلومتر 9.2 میلی متر 1500VDC 132A



1. محدوده دما برای کاربرد -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، حداکثر دما در رسانا 120 درجه سانتیگراد

2- مواد متصل به پرتوی الکترون در دمای بالا ذوب یا جریان نمی شوند

3. درجه حرارت مجاز برای اتصال کوتاه به یک دوره 5s 200 درجه سانتی گراد است

4- مقاومت بالا در برابر اشعه ماوراء بنفش ، ازن و هیدرولیز

5. انعطاف پذیر ، آسان به نوار

6. عایق دو جداره. پرتو الکتریکی متصل به هم

7. مقاومت عالی در برابر اشعه ماوراء بنفش ، روغن ، گریس ها ، اکسیژن و ازن

8- مقاومت عالی در برابر سایش

9. عاری از هالوژن ، مقاوم در برابر شعله ، سمیت کم

10. انعطاف پذیری عالی و عملکرد سلب کردن

11. ظرفیت بارگیری فعلی بالا



اتصال دهنده



ولتاژ نرخ: 1000V
دارای رتبه فعلی: 22A (2.5mm2) ، 30A (4mm2،6 mm2)
ولتاژ تست: 6KV (50Hz)
درجه حفاظت: IP67 / IP2X
مواد عایق: PC / PA / PPO / TPE
مواد تماس: مس اندود نقره
دمای کارکرد: -40 ° C ~ + 90 ° C
کلاس ایمن: 2
کلاس شعله: UL94-V0
مقاومت در برابر اتصال اتصالات پلاگین: m5mΩ
نیروی درج: N50N
برداشت نیرو: N50N
کابل مناسب: 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10)
سیستم قفل کردن: ضربه محکم و ناگهانی وارد شوید
شماره محصول DC-DC
ولتاژ محاسبه شده TUV 1000V DC
دارای رتبه فعلی است 30A
مقاطع مناسب کابل 2.5mm2 .0 10.0mm2 / 14AWG ~ 8AWG
اندازه ترمینال Φ4.0 میلی متر
ولتاژ تست DC 8KV 1min
درجه آلودگی 2
کلاس محافظت کلاس دوم
مواد ترمینال مس قلوه شده
مقاومت در برابر تماس m 5mΩ
مواد عایق PPC
رتبه IP IP67 (IEC 60529)
نیروی بیرون کشیده 50N N
نیروی درج 50N N
دمای تست -40ºC ~ + 85ºC
شعله کلاس UL94V - 0


دستورالعمل مجمع



در حین خود مونتاژ ، از قطعات و ابزارهای دیگری که گفته شد استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ که در اینجا شرح داده می شود رعایت نمی شود ، نمی توان امنیت و یا رعایت اطلاعات فنی را تضمین کرد.

برای محافظت در برابر شوک الکتریکی ، اتصالات PV باید در هنگام مونتاژ یا جداسازی از منبع تغذیه جدا شوند

محصول نهایی باید از شوک الکتریکی محافظت کند

قطع اتصال در زیر بار: اتصالات پلاگین PV نباید در حالی که تحت بار هستند از اتصال جدا شوید. آنها را می توان با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC ، در حالت بدون بار قرار داد.

اتصالات جدا شده باید از کپسول های آب بندی در برابر خاک و آب محافظت شوند.

قطعات پلاگین ضد آب IP67 هستند


مزیت - فایده - سود - منفعت:



• مونتاژ ساده ، سریع ، ایمن و مؤثر
• بطور مستقل ، طراحی خلاقانه ای ، دارای حقوق مالکیت معنوی مستقل ، سازگار با اتصال مستقیم
• استقامت مکانیکی بالا
• حمل ولتاژ و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر انتقال کم
• طرح خلاء ، ضد آب ، ضد آب ، گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV مقاوم در برابر کاربردهای طولانی مدت در فضای باز
• تأیید شده توسط TUV

سؤالات متداول:


1. چه موقع می توانم نقل قول دریافت کنم؟
در 24 ساعت پس از استعلام ، اگر خیلی سریع فوراً قیمت دریافت می کنید ، با ما تماس بگیرید تا مشخصات کاملی در مورد کابل ارائه دهیم.قیمت به زودی محاسبه می شود.
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به کمیت.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را می پذیریم
4- آیا سفارش سفارشی را قبول دارید؟
بله ما انجام میدهیم.
5- آیا نصب و ODM را ارائه می دهید؟
آره.نصب شده و ODM در دسترس هستند.

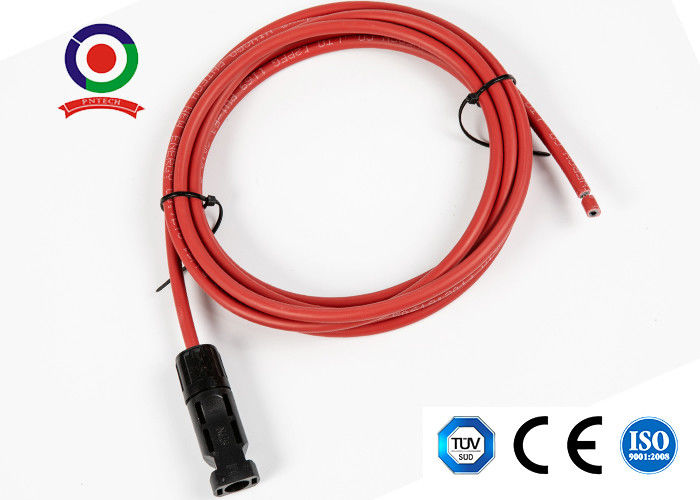

تصویر کابل فرمت
