جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: DC-00
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiation
جزئیات بسته بندی: 100 مجموعه / پلی کیسه 500sets / کارتن 39x39x22cm
زمان تحویل: 3-10 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 5000 پوند در روز
نام محصول: |
کابل فرمت خورشیدی PV 4 میلی متر |
کلاس شعله: |
UL94-VO |
ولتاژ محاسبه شده: |
1000VDC |
دارای رتبه فعلی:: |
30A |
مقاومت با ما تماس بگیرید: |
m5mΩ |
رنگ: |
سیاه |
بسته بندی: |
هر رایانه در هر کیسه |
کلید واژه ها: |
کابل فرمت خورشیدی PV |
نام محصول: |
کابل فرمت خورشیدی PV 4 میلی متر |
کلاس شعله: |
UL94-VO |
ولتاژ محاسبه شده: |
1000VDC |
دارای رتبه فعلی:: |
30A |
مقاومت با ما تماس بگیرید: |
m5mΩ |
رنگ: |
سیاه |
بسته بندی: |
هر رایانه در هر کیسه |
کلید واژه ها: |
کابل فرمت خورشیدی PV |
سیم پانل خورشیدی DC با مقاومت بالا TUV سیم 4 میلی متر PV خورشیدی کابل
توضیحات کابل:
کابل های XLPE به طور متداول توسط فرآیند اتصال متقابل شیمیایی تولید می شوند و برای حداکثر دمای کار مناسب هستند
از 90 درجه سانتیگراد Apar با موفقیت کابلهای کنترل قدرت عایق بندی شده XLPE (120 درجه سانتیگراد) پرتو الکترونی متصل شده مناسب برای
درجه بندی عایق 120 درجه سانتیگراد (حداکثر دمای کار مداوم) ، این کابل ها با غلاف داخلی و خارجی XLPE دارای درجه حرارت 120 درجه سانتیگراد ارائه می شوند
برای پشتیبانی از استفاده از کابل در دمای کار بالاتر.
| تایپ کنید | صلیب | رشته | رهبر ارکستر | رهبر ارکستر | بیرونی | دارای رتبه | دارای رتبه | وزن |
| بخش | طرح | قطر | مقاومت | قطر | ولتاژ | جاری | ||
| mm² | No.x ø (میلی متر) | میلی متر | Ω / کیلومتر | میلی متر | VAC / DC | آ | کیلوگرم در کیلومتر | |
| PV-1 * 1.5 میلی متر مربع | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 میلی متر مربع | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 میلی متر مربع | 6.0 | 84x ø 0.3 | 3.3 | 39/3 | 7.1 | 1000/1800 | 70 | 95 |
رابط
1. اتصال لمس نی را با نوع دستگیره خاموش تصویب می کند.
2. قفل خودکار اتصال را آسان تر و قابل اطمینان تر می کند.
3. شکل محبوب بیشتر در زمینه نصب مناسب است.
4. به سرعت به اتصال.
5. ضد آب بودن و جلوگیری از گرد و غبار.
6. عمر طولانی.
| ولتاژ سرعت: | 1000 ولت |
| جریان نامی: | 22A (2.5 mm2) ، 30A (4mm2،6mm2) |
| ولتاژ تست: | 6 کیلوولت (50 هرتز) |
| درجه محافظت: | IP67 / IP2X |
| مواد عایق: | PC / PA / PPO / TPE |
| مواد تماس: | مس روکش نقره ای |
| دمای کار: | -40 ° C ~ + 90 ° C |
| کلاس ایمن: | 2 |
| کلاس شعله: | UL94-V0 |
| مقاومت تماس کانکتورهای پلاگین: | m5mΩ |
| نیروی وارد کردن: | N50N |
| برداشت نیرو: | N50N |
| کابل مناسب: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| سیستم قفل: | ضربه محکم و ناگهانی |
| شماره محصول | DC-DC |
| ولتاژ محاسبه شده | TUV 1000V DC |
| جریان نامی | 30A |
| مقاطع مناسب کابل | 2.5 mm2 ~ 10.0 mm2 / 14AWG ~ 8AWG |
| اندازه ترمینال | Φ4.0 میلی متر |
| ولتاژ تست | 8KV DC 1 دقیقه |
| درجه آلودگی | 2 |
| کلاس حفاظت | کلاس II |
| مواد ترمینال | مس قلع شده |
| مقاومت در برابر تماس | m 5mΩ |
| مواد عایق | PPC |
| امتیاز IP | IP67 (IEC 60529) |
| نیروی بیرون کشیدن | 50N پوند |
| نیروی درج | 50N پوند |
| دمای تست | -40ºC ~ + 85ºC |
| کلاس شعله | UL94V - 0 |
دستورالعمل های مونتاژ
در هنگام مونتاژ خود ، از قطعات و ابزارهای دیگری که گفته شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا رعایت نشود ، نه می توان ایمنی و نه مطابقت با داده های فنی را تضمین کرد.
برای محافظت در برابر شوک الکتریکی ، اتصالات PV هنگام مونتاژ یا جدا شدن باید از منبع تغذیه جدا شوند
محصول نهایی باید از شوک الکتریکی محافظت کند
از شارژ تحت بار: اتصالات پلاگین PV نباید در هنگام بارگیری از برق جدا شوند. با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC می توان آنها را در حالت بدون بار قرار داد.
اتصالات قطع شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.
قطعات پلاگین ضد آب IP67 هستند
مزیت - فایده - سود - منفعت:
• مونتاژ ساده ، سریع ، ایمن و موثر
• طراحی مستقل و ابتکاری را توسعه دهید ، از حقوق مالکیت معنوی مستقلی برخوردار باشید و به طور مستقیم با اتصال سازگار باشد
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر گذار کم
• طراحی ابتکاری مهر و موم شده ، ضد آب ، در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV برای استفاده طولانی مدت در فضای باز
• تایید شده توسط TUV
س FAالات متداول:
1. چه زمانی می توانم قیمت را دریافت کنم؟
ظرف 24 ساعت پس از دریافت درخواست ، اگر برای دریافت قیمت بسیار فوری هستید ، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه می شود
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به مقدار آن.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را قبول می کنیم
4. آیا شما سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا شما OEM & ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.
تصویر کابل خورشیدی

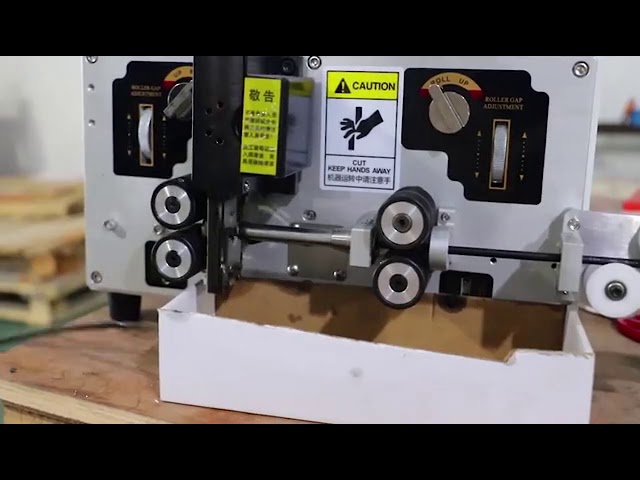

ویدیو
