برجسته کردن:
کابل سیستم خورشیدی
, کابل فرمت خورشیدی
کابل خورشیدی ضد پیری عملکرد مقاومت در برابر آتش در برابر دود کم

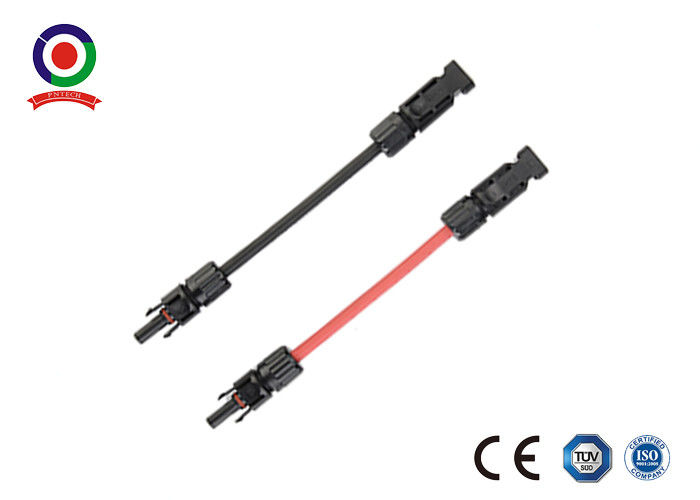

TUV IP67 Solar Cable PV خورشیدی پنل خورشیدی 4mm2 کابل فرمت با کانکتور
توضیحات کابل خورشیدی
56 / .3 (4.0 میلی مترمربع) مس قلع حلزونی شده
XLPE عایق بندی شده.هسته 0.6 / 1KV.
کابل 630 / 1050Vdc SOLAR با XLPE بیش از حد گرم می شود
مس بدون اکسیژن.RoHS سازگار XLPE
تهویه هوا:
رشته های 0.3 mm nom.مس آنیل شده قلع
از کلاس 110A مس تا AS1574
حداکثر مقاومت DC در 20 درجه سانتیگراد: 5.1 اهم / کیلومتر
عایق بندی
XLPE سیاه
قطر اسمی: 4.6 میلی متر
ضخامت اسمی دیواره: 1.0 میلی متر
حداقل در هر نقطه: 0.8 میلی متر
زیر آب
XLPE سیاه
قطر اسمی: 6.0 میلی متر
ضخامت اسمی دیواره: 0.9 میلی متر
رابط
| ولتاژ سرعت: |
1000 ولت |
| جریان نامی: |
22A (2.5 mm2) ، 30A (4mm2،6mm2) |
| ولتاژ تست: |
6 کیلوولت (50 هرتز) |
| درجه محافظت: |
IP67 / IP2X |
| مواد عایق: |
PC / PA / PPO / TPE |
| مواد تماس: |
مس روکش نقره ای |
| دمای کار: |
-40 ° C ~ + 90 ° C |
| کلاس ایمن: |
2 |
| کلاس شعله: |
UL94-V0 |
| مقاومت تماس کانکتورهای پلاگین: |
m5mΩ |
| نیروی وارد کردن: |
N50N |
| برداشت نیرو: |
N50N |
| کابل مناسب: |
2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| سیستم قفل: |
ضربه محکم و ناگهانی |
| شماره محصول |
DC-DC |
| ولتاژ محاسبه شده |
TUV 1000V DC |
| جریان نامی |
30A |
| مقاطع مناسب کابل |
2.5 mm2 ~ 10.0 mm2 / 14AWG ~ 8AWG |
| اندازه ترمینال |
Φ4.0 میلی متر |
| ولتاژ تست |
8KV DC 1 دقیقه |
| درجه آلودگی |
2 |
| کلاس حفاظت |
کلاس II |
| مواد ترمینال |
مس قلع شده |
| مقاومت در برابر تماس |
m 5mΩ |
| مواد عایق |
PPC |
| امتیاز IP |
IP67 (IEC 60529) |
| نیروی بیرون کشیدن |
50N پوند |
| نیروی درج |
50N پوند |
| دمای تست |
-40ºC ~ + 85ºC |
| کلاس شعله |
UL94V - 0 |
دستورالعمل های مونتاژ
در هنگام مونتاژ خود ، از قطعات و ابزارهای دیگری که گفته شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا رعایت نشود ، نه می توان ایمنی و نه مطابقت با داده های فنی را تضمین کرد.
برای محافظت در برابر شوک الکتریکی ، اتصالات PV هنگام مونتاژ یا جدا شدن باید از منبع تغذیه جدا شوند
محصول نهایی باید از شوک الکتریکی محافظت کند
از شارژ تحت بار: اتصالات پلاگین PV نباید در هنگام بارگیری از برق جدا شوند. با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC می توان آنها را در حالت بدون بار قرار داد.
اتصالات قطع شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.
قطعات پلاگین ضد آب IP67 هستند
مزیت - فایده - سود - منفعت:
• مونتاژ ساده ، سریع ، ایمن و موثر
• طراحی مستقل و ابتکاری را توسعه دهید ، از حقوق مالکیت معنوی مستقلی برخوردار باشید و به طور مستقیم با اتصال سازگار باشد
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر گذار کم
• طراحی ابتکاری مهر و موم شده ، ضد آب ، در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV برای مدت طولانی در فضای باز مقاوم در برابر
• تایید شده توسط TUV

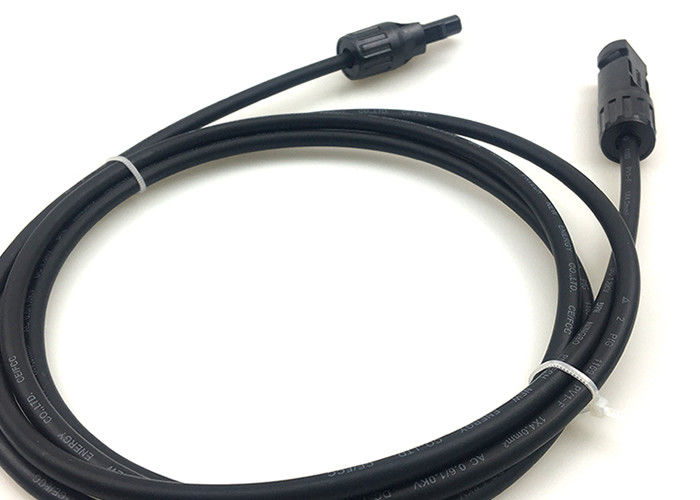

تصویر کابل خورشیدی
س FAالات متداول:
1. چه زمانی می توانم قیمت را دریافت کنم؟
ظرف 24 ساعت پس از دریافت درخواست ، اگر برای دریافت قیمت بسیار فوری هستید ، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه می شود
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به مقدار آن.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را قبول می کنیم
4. آیا شما سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا شما OEM & ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.
