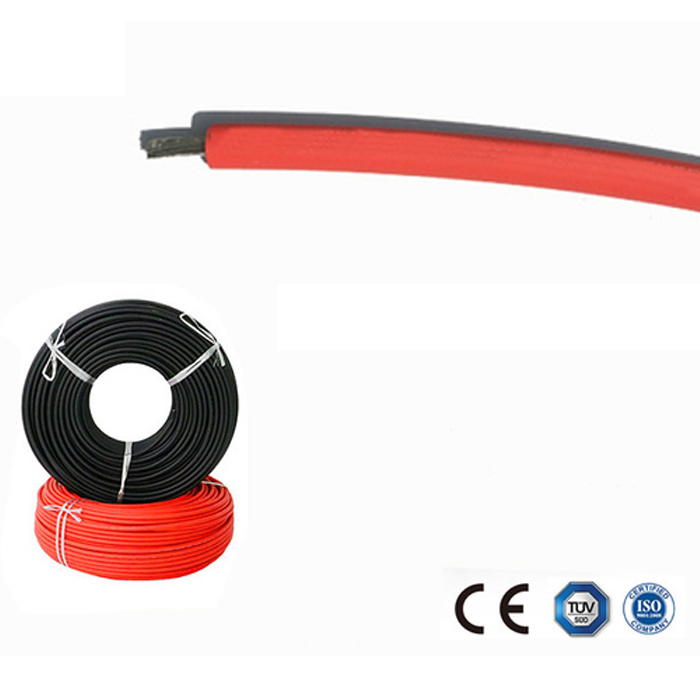

انعطاف پذیری عالی کابل خورشیدی 4mm2 6.0mm OD خواص الکتریکی پایدار
XLPE کابل خورشیدی Pv1 - F عایق دوگانه 4mm2 مقاومت UV برای نیروگاه
کابل خورشیدی PV-F از مس 4mm2
هدایت کننده: مس قوطی شده، طبق VDE0295/IEC60228، کلاس5
عایق بندی: پلیولفین کوپلیمر متصل به پرتوی الکترون TUV 2PfG/1169
پوشش: پلی پلیمین کوپلیمر متصل به پرتو الکترون TUV 2PfG/1169
ولتاژ اسمی: AC 600/1000V DC 1000/1800V
ویژگی: مقاومت در برابر حرارت، مقاومت در برابر شعله، مقاومت در برابر UV / اوزون / هیدرولیز / آب و هوا
رنگ غلاف:سیاه یا بر اساس درخواست مشتری
درجه حرارت: 45°C تا +125°C -40°F تا +257°F
دمای محیط:25 سال ((TUV) -40°c تا +90°c -40°F تا +194°F
حداکثر. دمای مدار کوتاه: 280°C + 536°F
شعاع خم: نصب ثابت> 4X گاهی اوقات حرکت > 5X
| نوع |
کراس |
رشته |
راننده |
راننده |
خارج |
رتبه بندی شده |
رتبه بندی شده |
وزن |
| بخش |
طراحی |
قطر |
مقاومت |
قطر |
ولتاژ |
جریان |
| mm2 |
No.x ø (ملی متر) |
mm |
Ω /km |
mm |
VAC/DC |
A |
در کیلوگرم |
| PV-1*1.5 mm2 |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm2 |
2.5 |
پنجاه برابر صفر25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm2 |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm2 |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10.0 mm2 |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276×040 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
کابل های مقاوم در برابر آتش
A. کاربرد:عزل دوگانه، کابل های متقاطع پرتو الکترون برای نیروگاه های خورشیدی.
ساخت: مس قوطی شده، طبق VDE0295/IEC60228، کلاس5
ب- خواص مواد/ استانداردها:
1عملکرد مقاوم در برابر آتش:IEC60332-1
2. انتشار دود:IEC61034؛ EN50268-2
3بار کم آتش:DIN51900
4تایید:TUV2PfG 1169/08.2007 PV1-F.
5- استانداردهای کاربردی:UNE211 23؛UNE20.460-5-52، UTE C 32-502
کاربرد:
به پانل های خورشیدی برای تولید برق و اجزای مربوطه از سیم کشی، اتصال،به خصوص مناسب برای فضای باز استفاده می شود. مقاومت در برابر نور خورشید، ضد پیری،استفاده از مواد مهار کننده شعله بدون هالوجن کم دود، درجه بالاتري ، امنيتي بيشتري
| نام |
کابل فتو |
| توضیحات محصول |
به طور گسترده در نصبات خورشیدی داخلی و خارجی، نصبات الکتریکی، داخلی و خارجی، مناطق مستعد انفجار، کارخانه ها، صنایع صنعتی و کشاورزی استفاده می شود. |
| ویژگی های محصول |
دود کم بدون هالوجن، سرما خوب، ماوراء بنفش، اوزون مقاوم و مقاومت در برابر آب و هوا |
| ضد شعله، مقاومت برش و مقاومت نفوذ. |
| سطح حفاظت از کابل، سطح II. |
| با استفاده از تابش کابل های فتوولتائیک 150 درجه سانتیگراد به عنوان مواد عایق بندی، مهار کننده شعله بدون هالوجن بدون هالوجن، غیر سمی و اصلاح شده پلی اتیلن، رزین های نازک hengjing به عنوان مواد اولیه،اضافه کردن بدون هالوجن، غیر سمی، مهار کننده شعله، تثبیت کننده گرما، از بین بردن عامل دود، نگهدارنده، مانند کود، حاوی هالوجن، فلزات سنگین، فسفر نیست. |
| مطابق با ROHS است و مقاومت عایق پس از غوطه ور شدن کوچک است. |
| برق |
1مقاومت DC: مقاومت DC هسته سیم رسانا در کابل آماده در 20 ° C بیشتر از 5.09 Ω / km نیست |
| 2مقاومت عایق بندی: مقاومت عایق بندی نهایی کابل در 20 درجه سانتیگراد نباید کمتر از 1014 Ω باشد. |
| 3مقاومت سطح پوشش: مقاومت سطح پوشش کابل نهایی باید حداقل 109 Ω باشد. |
| ساختار کابل |
هادی: سیم مس 25, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25، 16 و 10، 6، 4، 2mm ^ 2 سیم PV |
| عایق بندی: > 0.5mm ضخیم با مواد کم دود و هالوجن، و با حد مشخص شده مشتری مطابقت دارد. |
| پوشش: ضخامت مواد کم دود و بدون هالوجن > 0.5mm |
| پارامترهای دقیق |
دمای محیط: -40 °C ~ + 90 °C |
| بالاترین دمای هادی: 120 °C (به مدت 5 ثانیه در دمای 200 °C در مدار کوتاه اجازه دهید) |
| ولتاژ محدود: AC0.6/1kv dc1.8kv |
(ما همچنین هسته های تک نفره 2.5mm2، 6mm2 10mm2 و 16mm2 و همچنین هسته های دو نفره را تولید می کنیم،
لطفا در صورت لزوم مستقیما با من مشورت کنید)
بسته بندی و حمل:
بسته بندی محصول:
کابل خورشیدی به دقت در یک جعبه کارتن با دوام بسته بندی شده است تا حمل و نقل ایمن را تضمین کند. هر کابل به خوبی پیچیده شده و با بند های کابل برای جلوگیری از پیچیدگی در طول حمل و نقل ایمن است.جعبه با اطلاعات محصول و دستورالعمل های استفاده برای شناسایی آسان برچسب گذاری شده است.
حمل و نقل:
سفارشات کابل خورشیدی خورشیدی با استفاده از یک سرویس حمل و نقل قابل اعتماد برای اطمینان از تحویل به موقع ارسال می شود. کابل ها به طور ایمن در جعبه بسته بندی می شوند تا از آسیب در طول حمل و نقل جلوگیری شود.مشتریان یک شماره ردیابی برای نظارت بر وضعیت محموله خود را دریافت می کنند و می توانند انتظار داشته باشند که سفارش خود را در چارچوب زمانی مشخص شده برسد.
سوالات متداول:
1.شماره مدل کابل خورشیدی فلوئوتراپی چیه؟
شماره مدل کابل خورشیدی PV PV1-F است
2.کابل خورشیدی فلو متریک کجا تولید می شود؟
کابل خورشیدی فلوئوریک در چین ساخته شده است.
3.کابل خورشیدی چه گواهیاتی دارد؟
کابل خورشیدی PV توسط TUV، CE، ISO9001، CQC، CPR و BCA تأیید شده است.
4.حداقل مقدار سفارش برای کابل خورشیدی PV چیست؟
حداقل مقدار سفارش برای کابل خورشیدی PV 500 واحد است.
5.کابل خورشیدی چگونه بسته بندی می شود؟
کابل خورشیدی فلوئوتراپی در رول های 100 متری بسته بندی شده است.
