جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: PV1-F 1x4mm2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 250 متر / رول
قیمت: Negotiation
جزئیات بسته بندی: 250m در هر رول 500m در هر اندازه کارتن 42x42x22cm
زمان تحویل: 3-7 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 70000 متر در روز
نام محصول: |
کابل خورشیدی 4mm2 DC |
مواد عایق: |
XLPE |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
6.0 میلی متر |
ساختار: |
56 / 0.3mm |
رنگ: |
سیاه قرمز |
نام محصول: |
کابل خورشیدی 4mm2 DC |
مواد عایق: |
XLPE |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
6.0 میلی متر |
ساختار: |
56 / 0.3mm |
رنگ: |
سیاه قرمز |
TUV تصویب 2PfG 1169 PV1-F 1x4mm2 XLPE عایق کابل خورشیدی DC مس مس قلع دار
کابل خورشیدی PV1-F tinned pv 4mm2 dc
1. ساخت و ساز: همکاری قلع ، عایق XLPE ، غلاف بیرونی XLPE.
2. ولتاژ تست: 6500V ، 5min؛ولتاژ نامی: 1000 / 1800V DC.
3. دود سیگار بدون هالوژن و کم ، استاندارد روس.
4. مقاومت در برابر اشعه ماوراء بنفش.
5. درجه بندی دما: -40 درجه سانتی گراد تا 125 درجه سانتیگراد ، مقاومت در برابر سرما.
6. گواهینامه TUV ، TUV2Pfg1169.
7. کابل برق سیستم فتوولتائیک.
| تایپ کنید | سطح مقطع | طراحی رشته | قطر هادی | مقاومت رسانا | قطر خارجی | ولتاژ محاسبه شده | دارای امتیاز فعلی |
| PV-1x4mm2 | 4.0mm2 | 56x φ0.3 میلی متر | 2.6 میلی متر | 5.09 Ω در کیلومتر | 6.1 میلی متر | 1800VDC | 70A |
کابل های مقاوم در برابر آتش
A. کاربرد: عایق های مضاعف ، کابل های متقاطع پرتو الکترونی برای نیروگاه های فتووتاتیک.
ساخت و ساز: مس قلع شده ، مطابق باVDE0295 / IEC60228 ، Class5
B. خواص مواد / استانداردها:
1. عملکرد مقاوم در برابر آتش: IEC60332-1.
2. انتشار دود: IEC61034 ؛ EN50268-2
3. بار کم آتش: DIN51900
4. مصوبات: TUV2PfG 1169 / 08.2007 PV1-F.
5. استانداردهای برنامه: UNE211 23؛ UNE20.460-5-52 ، UTE C 32-502
کاربرد :
در پانل های خورشیدی برای تولید برق و اجزای مرتبط سیم کشی ، اتصال ، مخصوصاً مناسب در فضای باز کاربرد دارد.مقاومت در برابر نور آفتاب ، ضد پیری ، استفاده از مواد دفع کم شعله بدون هالوژن دود کم ، درجه بالاتر ، ایمنی بیشتر.
| نام | کابل PV |
| توضیحات محصول | به طور گسترده در تاسیسات خورشیدی داخلی و خارجی ، نصب برق ، محیط داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
| مشخصات محصول | دود کم و بدون هالوژن ، سرماخوردگی ، ماوراء بنفش ، ازن مقاوم در برابر آب و هوا. |
| مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
| سطح محافظت از کابل سطح. | |
| با داشتن تابش کابل فتوولتائیک 150 as به عنوان مواد عایق ، مقاوم در برابر شعله هالوژن بدون هالوژن ، رزین نازک نازک پلی اتیلن اصلاح نشده غیر سمی به عنوان ماده اولیه اصلی ، افزودنی ضد شعله ، بدون سمی ، سمی ، مقاوم در برابر شعله ، تثبیت کننده گرما ، دود را از بین می برد. ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
| با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کوچک است. | |
| برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC 20 20 رسانا مقاومت بیشتر از 5.09 Ω / کیلومتر نیست |
| 2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید از 1014 Ω کمتر باشد.سانتی متر ، مقاومت عایق کابل به پایان رسیده در 90 ℃ کمتر از 1011 Ω نیست.سانتی متر | |
| 3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل تمام شده باید کمتر از 109 Ω نباشد. | |
| سازه کابلی | هادی: سیم مسی قلع 2.5 ، 4 ، 6 ، 10 ، 16 میلی متر ^ 2 PV1 - F |
| سیم PV 25 ، 16 و 10 ، 6 ، 4 ، 2 میلی متر ^ 2 | |
| عایق:> ضخامت 0.5 میلی متر با دود و مواد هالوژن کم ، و حد مجاز مشتری را برآورده کنید. | |
| پوست: دود کم و ضخامت مواد بدون هالوژن> 0.5 میلی متر. | |
| پارامترهای دقیق | دمای محیط: - 40 ~ 40 ~ + 90 |
| بالاترین دمای رسانا: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200 200) | |
| ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین هسته های تک هسته ای 2.5mm2 ، 6mm2 10mm2 و 16 mm2 و هسته های دوتایی را تولید می کنیم ،
لطفا در صورت لزوم مستقیماً با من مشورت کنید)

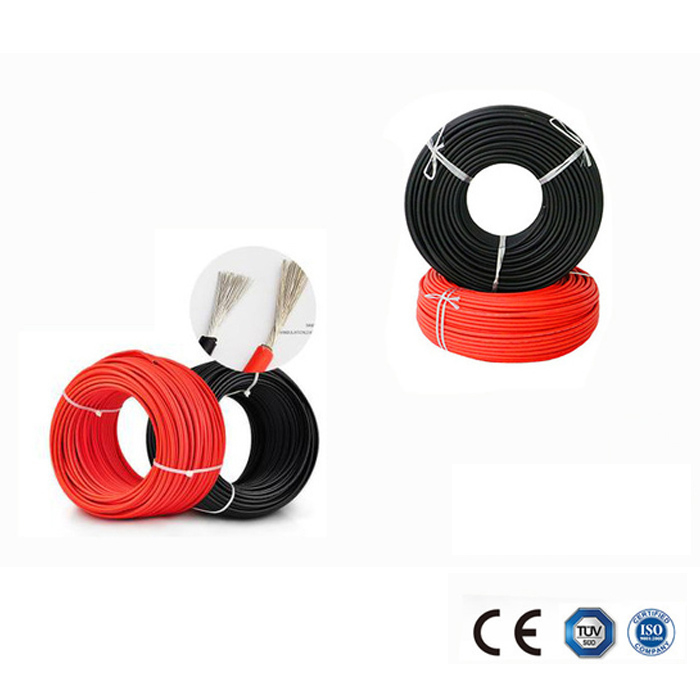

تصاویر کابل خورشیدی 4mm2 DC
