جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: H1Z2Z2-K 1x10mm2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 متر / رول
قیمت: negotiable
جزئیات بسته بندی: 100 متر / رول ، دو رول در هر کارتن ، اندازه کارتن: 42 * 42 * 22cm همچنین بسته به نیاز مشتری بسته بند
زمان تحویل: 3-7 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 70000 متر در روز
نام محصول: |
کابل خورشیدی 10mm2 |
ساختار: |
80 / 0.4 میلی متر |
مواد عایق: |
XLPE |
محدوده دما: |
-40 ~ + 90 |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
7.4 میلی متر |
مقاومت: |
.1.95 (Ω / KM |
ولتاژ محاسبه شده: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
رنگ: |
سیاه قرمز |
بسته بندی: |
100 متر در هر رول |
نام محصول: |
کابل خورشیدی 10mm2 |
ساختار: |
80 / 0.4 میلی متر |
مواد عایق: |
XLPE |
محدوده دما: |
-40 ~ + 90 |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
7.4 میلی متر |
مقاومت: |
.1.95 (Ω / KM |
ولتاژ محاسبه شده: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
رنگ: |
سیاه قرمز |
بسته بندی: |
100 متر در هر رول |
عایق TUV EN50618 XLPE قلع خورشیدی مس 10mm2 برای سیستم خورشیدی
کابل خورشیدی فتوولتائیک (کابل PV) برای انتقال نیرو در جعبه اتصال پنل خورشیدی ، انتقال بین پنل فتوولتائیک و جعبه تلاقی نیرو استفاده می شود ، همچنین برای انرژی باد و تنظیم مسیر نیروگاه نیز استفاده می شود.
عمدتا در محیط بیرونی ناهموار استفاده می شود.
مواد
هادی: مس قلع دار رشته ای آنیل دار نرم
عایق: XLPE مواد عایق متصل به پرتوی 125 ℃ 125 XLPE
ژاکت: XLPE مواد عایق متصل به پرتو الکترونی 125
عایق کاری ، ژاکت از مواد متقاطع پرتو الکترونی بدون هالوژن ، با نرمی عالی ، مقاومت در برابر حرارت ، مقاومت در برابر سرما ، مقاومت در برابر سایش ، مقاومت در برابر روغن ، مقاوم در برابر اسید و قلیایی ، ضد آب ، مقاومت در برابر اشعه ماوراء بنفش و مقاومت در برابر آتش بالا سازگار با محیط زیست ، عمر سرویس بیش از 25 سال است.
تایپ کنید | سطح مقطع | طراحی رشته | قطر هادی | مقاومت رسانا | قطر خارجی | ولتاژ محاسبه شده | دارای امتیاز فعلی |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4 میلی متر | 4.4 میلی متر | 1.95 Ω در کیلومتر | 7.4 میلی متر | 1500VDC | 98A |
کاربرد :
به طور خاص برای اتصال اجزای سیستم فتوولتائیک در داخل و
خارج از ساختمان و تجهیزات با شرایط مکانیکی بالا و هوای شدید
شرایط .برای تاسیسات دائمی.
مشخصات عمومی:
کابل ساخته شده از عایق و پوشش متصل به پرتو الکترونی.مقاومت بالا در برابر گرما ، سرما ، روغن ، سایش ، ازن ، اشعه ماوراء بنفش و هوابا واکنش بهتر در صورت بروز آتش سوزی.دود کم ، بدون هالوژن ، بدون شعله ،
بازدارنده شعله؛انعطاف پذیر ، آسان به نوار ، فضای بسیار کم مورد نیاز ، بسیار ، بسیار شدید
مکانیکی قوی ، عمر بسیار طولانی.
مزایای برجسته:
1. عایق بندی دیواری دوگانه. پرتوی الکتریکی متصل به هم
2. مقاومت عالی در برابر اشعه ماوراء بنفش ، روغن ، گریس ها ، اکسیژن و ازن
3. مقاومت عالی در برابر سایش
4- عاری از هالوژن ، مقاوم در برابر شعله ، سمیت کم
5. انعطاف پذیری عالی و عملکرد سلب کردن
6. ظرفیت حمل بالای فعلی
7. TUV تصویب شده است
نام محصول | کابل خورشیدی استاندارد TUV |
مدل شماره | H1Z2Z2-K 1x 10mm2 |
ولتاژ | کابل ولتاژ بالا |
مواد عایق | XLPE |
شکل مواد | سیم گرد |
گواهینامه | ROSH ، CE ، TUV |
استانداردها | TUV EN50618 |
هسته | 1 هسته |
بسته حمل و نقل | طبل چوبی چوبی ، طبل آهن |
کاربرد | ساخت و ساز ، زیرزمینی ، صنعتی ، نیروگاه |
مواد غلاف | XLPE |
مواد اصلی سیم | مس قلع دار |
سطح مقطع | 10mm2 |
نام | کابل PV |
توضیحات محصول | به طور گسترده در تاسیسات خورشیدی داخلی و خارجی ، نصب برق ، محیط داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
مشخصات محصول | دود کم و بدون هالوژن ، سرماخوردگی ، ماوراء بنفش ، ازن مقاوم در برابر آب و هوا. |
مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
سطح محافظت از کابل سطح. | |
با داشتن تابش کابل فتوولتائیک 150 as به عنوان مواد عایق ، مقاوم در برابر شعله هالوژن بدون هالوژن ، رزین نازک نازک پلی اتیلن اصلاح نشده غیر سمی به عنوان ماده اولیه اصلی ، افزودنی ضد شعله ، بدون سمی ، سمی ، مقاوم در برابر شعله ، تثبیت کننده گرما ، دود را از بین می برد. ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کوچک است. | |
برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC 20 20 رسانا مقاومت بیشتر از 5.09 Ω / کیلومتر نیست |
2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید از 1014 Ω کمتر باشد.سانتی متر ، مقاومت عایق کابل به پایان رسیده در 90 ℃ کمتر از 1011 Ω نیست.سانتی متر | |
3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل تمام شده باید کمتر از 109 Ω نباشد. | |
سازه کابلی | هادی: سیم مسی قلع 2.5 ، 4 ، 6 ، 10 ، 16 میلی متر ^ 2 PV1 - F |
سیم PV 25 ، 16 و 10 ، 6 ، 4 ، 2 میلی متر ^ 2 | |
عایق:> ضخامت 0.5 میلی متر با دود و مواد هالوژن کم ، و حد مجاز مشتری را برآورده کنید. | |
پوست: دود کم و ضخامت مواد بدون هالوژن> 0.5 میلی متر. | |
پارامترهای دقیق | دمای محیط: - 40 ~ 40 ~ + 90 |
بالاترین دمای رسانا: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200 200) | |
ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین هسته های تک هسته ای 2.5mm2،4mm2 ، 6mm2 و 16 mm2 و هسته های دوتایی را تولید می کنیم ،
لطفا در صورت لزوم مستقیماً با من مشورت کنید)

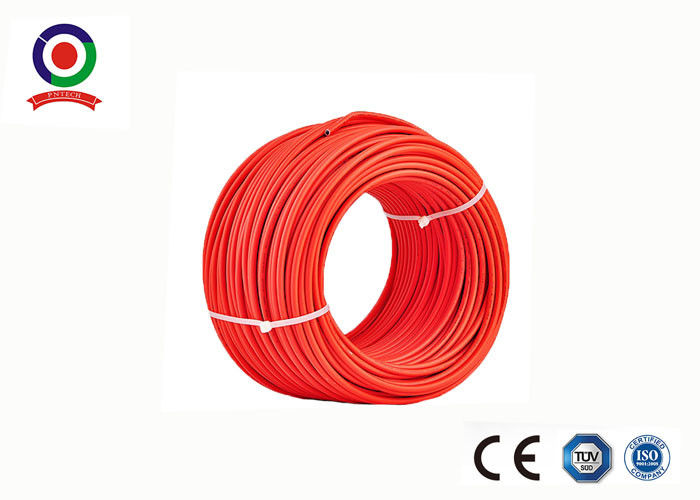

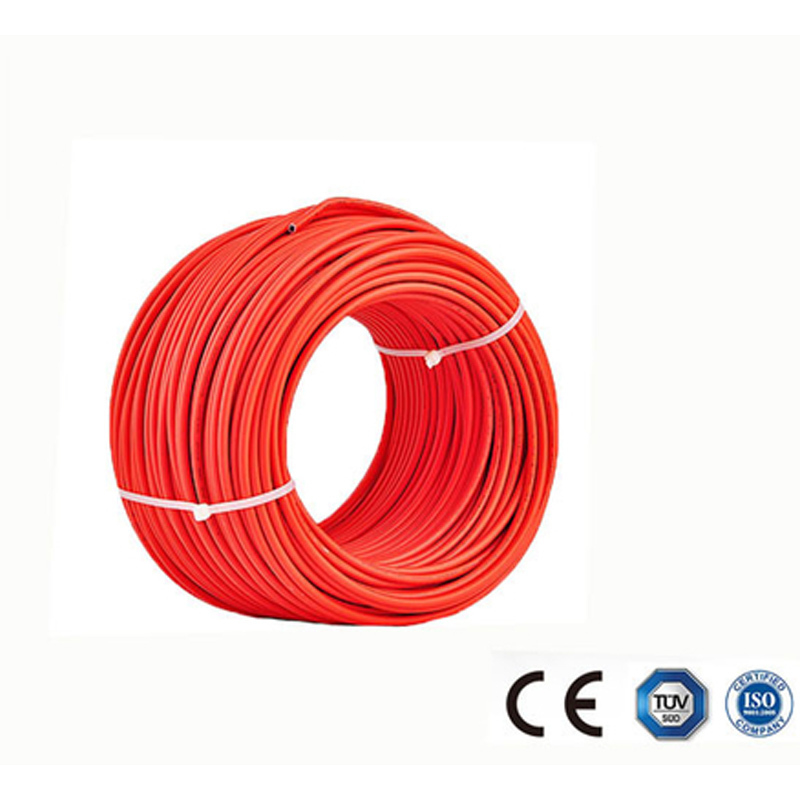

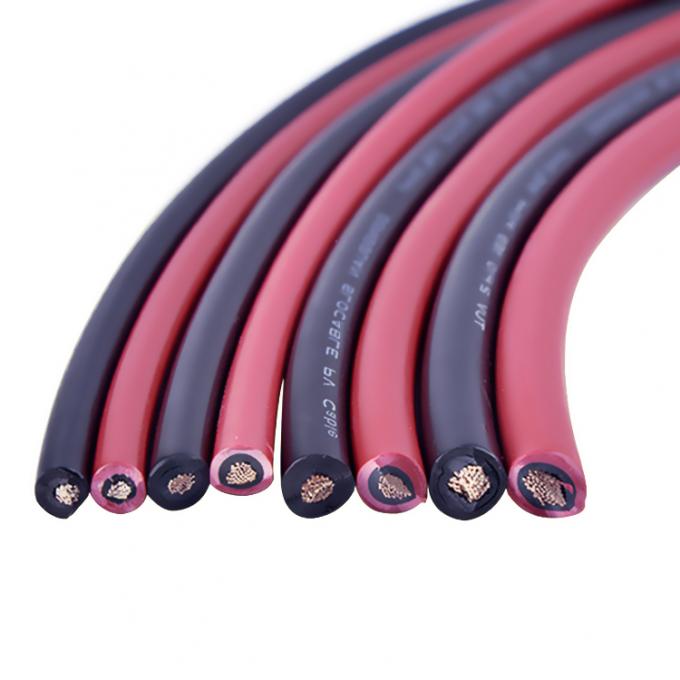

عکس های کابل خورشیدی 10mm2
