کابل خورشیدی Tuv Tinned Copper 1800vdc 2x4mm2 Twin Core
کابل TVV مصنوعی مس 1800VDC PV1-F 2x4mm2 دوقلو خورشیدی PV
توضیحات محصول و پارامترهای کابل خورشیدی دو هسته ای
کابل دوقلو معمولاً برای تریلر استفاده می شود سیم کشی برنامه های کاربردی از جمله سیم کشی باتری کاروان ، قدرت کمکی و کنترل کننده های ترمز برقی.
کابل فتوولتائیک نوعی سیستم فتوولتائیک (سیستم PV) است: کابل مخصوص روی سیستم فتوولتائیک یا سیستم انرژی خورشیدی دارای ویژگی های مقاومت در برابر آب و هوا ، مقاومت در برابر درجه حرارت بالا ، مقاومت در برابر اصطکاک و غیره است و دارای ماندگاری فوق العاده طولانی است.مواد عایق و غلاف با عملکرد بالا توسط تابش شتاب دهنده الکترون با انرژی بالا بهم پیوند می خورند.
| مورد |
شرح و مشخصات |
| نام محصول |
کابل خورشیدی دو هسته ای PV1-F |
| مواد هادی |
مس قلع انعطاف پذیر کاملاً انعطاف پذیر ، کلاس 5 در هر VDE 0295 / IEC60228 |
| مواد عایق |
پلی الفین با دود کم ، صفر هالوژن متقابل |
| مواد غلاف |
پلی الفین با دود کم ، صفر هالوژن متقابل |
| ولتاژ اسمی |
AC UO / U = 600 / 1000V ، DC 1000 / 1800V |
| درجه بندی دما |
-40 ℃ تا 90 |
| اندازه |
2Cx2.5mm2 ،؛ 2Cx4mm2 ، 2Cx6mm2 ، ؛ 2Cx10mm2 ... |
| شعاع خمش |
حداقل 4 × D (قطر کابل) |
·عایق دو جداره. پرتو الکترونی به طور متقاطع
·مقاومت عالی در برابر اشعه ماورا بنفش ، روغن ، گریس ، اکسیژن و ازن
·مقاومت عالی در برابر سایش
·عاری از هالوژن ، بازدارنده شعله ، سمیت کم
·انعطاف پذیری عالی و عملکرد سلب کردن
·ظرفیت حمل بالای جریان
·TUV تایید شده است
| ساخت و ساز |
ساخت هادی |
ضخامت عایق |
ضخامت غلاف |
بیرونی |
مقاومت حداکثر |
ظرفیت حمل فعلی |
وزن تقریبی |
| n × mm² |
n / m |
میلی متر |
میلی متر |
میلی متر |
Ω / کیلومتر |
آ |
کیلوگرم / کیلومتر |
| 2 × 1.5 |
30 / 0.25 |
0.7 |
0.8 |
9.5 ± 0.2 |
13.3 |
30 |
7.2 |
| 2 × 2.5 |
50 / 0.25 |
0.7 |
0.8 |
11 ± 0.2 |
7.98 |
41 |
9.4 |
| 2 × 4.0 |
56 / 0.285 |
0.7 |
0.8 |
12.5 ± 0.2 |
4.75 |
55 |
14.2 |
| 2 × 6.0 |
84 / 0.285 |
0.8 |
0.9 |
14.5 ± 0.2 |
39/3 |
70 |
20 |
| 2 × 10.0 |
142 / 0.40 |
0.9 |
1.1 |
0.2 ± 6.6 |
95/1 |
98 |
29 |
| 2 × 16.0 |
228 / 0.40 |
1.1 |
1.1 |
0.2 ± 19.8 |
1.24 |
132 |
43 |
کاربرد
این کابل ها برای اتصال اجزای سیستم فتوولتائیک در داخل و خارج طراحی شده اند
ساختمانها و تجهیزات با نیازهای مکانیکی بالا و هوای شدید
شرایط
استانداردها
DIN EN 50618
عملکرد مقاومت در برابر آتش: IEC 60332-1
انتشار دود کم: EN / IEC 61034-2
بدون هالوژن مطابق با استاندارد EN 50525-1 ، ضمیمه B
خوردگی کم گازها مطابق با استاندارد EN 50267-2-2 ، IEC 60754-2
امکانات:
1) پرتوی الکترون مواد متقاطع ذوب یا جریان نمی یابند ، حتی در دمای بالا ، مقاومت بالا در برابر گرما ، سرما ، سایش ، مقاوم در برابر اشعه ماورا UV بنفش ، ازن و هیدرولیز.
2) این کابل ها وسیله ای برای ارتباط بین پانل های فتوولتائیک (PV) و از پانل ها به اینورتر را فراهم می کنند.
3) آنها در ولتاژ DC کار می کنند و عمر طولانی را در شرایط مواجه فراهم می کنند.
| نام |
کابل PV |
| توضیحات محصول |
به طور گسترده ای در تاسیسات خورشیدی داخلی و خارجی ، تاسیسات الکتریکی ، مناطق داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
| ویژگی های محصول |
دود کم و بدون هالوژن ، سرمای خوب ، اشعه ماورا ult بنفش ، ازن و مقاوم در برابر آب و هوا. |
| مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. |
| سطح حفاظت کابل سطح. |
| با تابش 150 cable کابل فتوولتائیک به عنوان مواد عایق ، بازدارنده شعله آزاد هالوژن بدون هالوژن ، پلی اتیلن اصلاح شده غیر سمی رزین هنجینگ نازک به عنوان ماده اولیه اصلی ، اضافه کردن ضد هالوژن ، غیر سمی ، بازدارنده شعله ، تثبیت کننده حرارت ، دود را از بین می برد عامل ، ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. |
| با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کم است. |
| برق |
1. مقاومت dc: کابل تمام شده با مقاومت سیم DC سیم سیم 20 is از 5.09 Ω / کیلومتر بیشتر نیست |
| 2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید کمتر از 1014 Ω باشد.سانتی متر ، مقاومت عایق کابل به پایان رسید در 90 not کمتر از 1011 Ω نیست.سانتی متر |
| 3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل پایان یافته نباید از 109 Ω کمتر باشد. |
| سازه کابلی |
هادی: سیم مس قلع 2.5 ، 4 ، 6 ، 10 ، 16 میلی متر ^ 2 PV1 - F |
| سیم PV 18 ، 16 و 14 ، 12 ، 10 ، 8 ، 6 ، 4 ، 2 میلی متر ^ 2 |
| عایق: ضخامت> 0.5 میلی متر با دود کم و مواد هالوژن ، و حد تعیین شده مشتری را برآورده کنید. |
| غلاف: ضخامت ماده بدون دود و هالوژن کم> 0.5 میلی متر. |
| پارامترهای دقیق |
دمای محیط: - 40 ℃ ~ + 90 |
| بالاترین دمای هادی: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200) |
| ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
س FAالات متداول:
1. چه زمانی می توانم قیمت را دریافت کنم؟
در صورت 24 ساعت پس از دریافت درخواست ، اگر برای دریافت قیمت بسیار فوری هستید ، لطفاً
با ما تماس بگیرید تا مشخصات کاملی در مورد کابل ارائه دهیم.قیمت به زودی محاسبه می شود
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به مقدار آن.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را قبول می کنیم
4. آیا شما سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا شما OEM & ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.

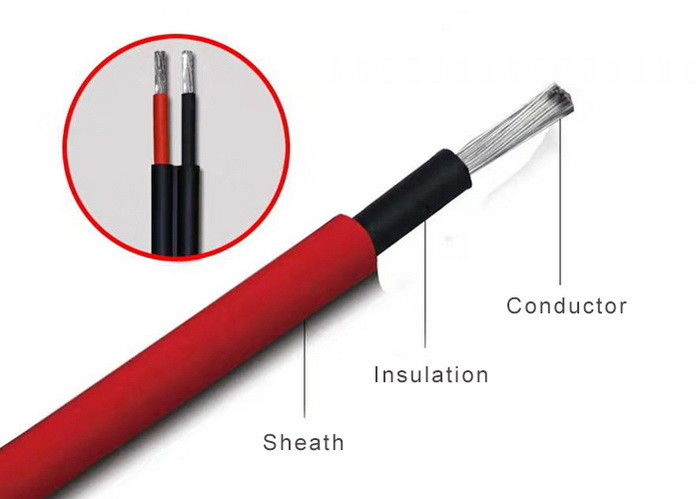

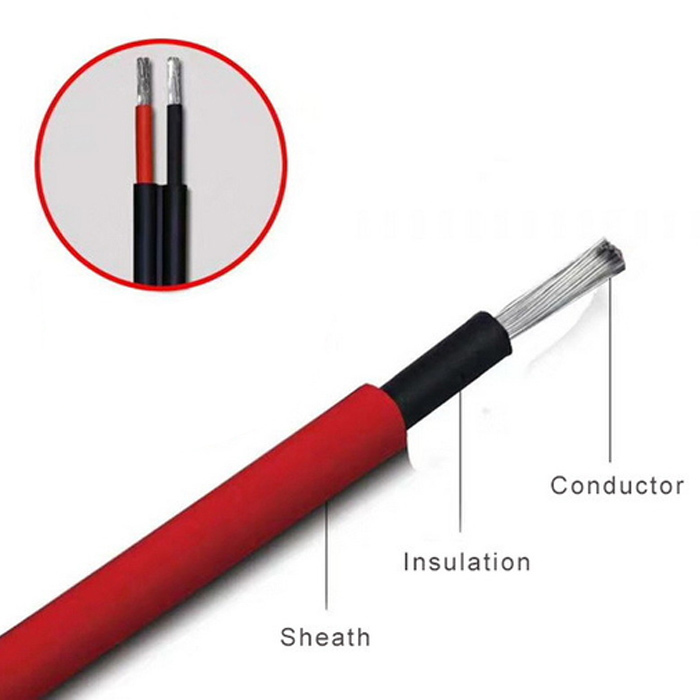

تصویر PV1-F 2x4mm² خورشیدی دو هسته ایکابل pv
