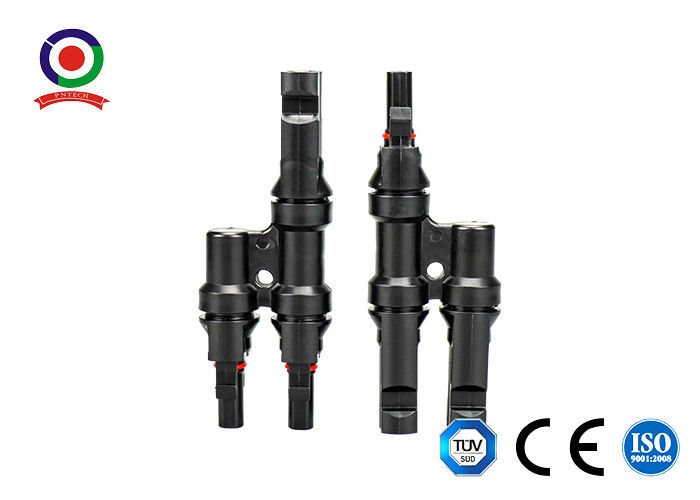

اتصال IP شاخه IP67 Protection 2to1 T زن / مرد
TUV CE IP67 مواد PPO Y کنتاکتور خورشیدی شاخه ای 1000V DC سیاه 30A
توضیحات:
جریان نامی: 30A
مواد عایق: PPO
محدوده دمای محیط: -40~+90°C
کلاس شعله: UL94-V0
کلاس ایمنی: II
درجه حفاظت از پوسته: IP67
مواد تماس: مس، قوطی
ولتاژ آزمون: 6KV ((TUV50Hz.1min)
نیروی ورودی: ≤ 50N
نیروی کششی: ≥ 50N
مقاومت تماس: 0.4mΩ
ولتاژ آزمون: 6000V ((TUV50Hz,1min)
سیستم اتصال: اتصال پیچ
ابعاد پین: Φ4.0mm
با مقاومت عالی در برابر پیری و مقاومت UV ، می تواند در محیط های خشن مورد استفاده قرار گیرد. اتصال کابل از ابزار نایت و قفل استفاده می کند.آن را نیاز به ابزار اضافی برای برداشتن پلاگین و برداشتن هیچ آسیب به پلاگین ایجاد نمی کند.
| پارامتر اصلی |
| نام محصول |
اتصال دهنده شاخه 2 تا 1T |
| ولتاژ درجه بندی |
≤ DC 1000V |
| رتبه بندی فعلی |
≤30A ((3.5-6mm2) |
| درجه آلودگی |
CAT III/2 |
| قدرت نامی |
۴۰۰۰ وات |
| سطح ضد آب |
IP67 |
| مواد پوسته |
مواد مقاومتی،PP0 |
| سیستم اتصال |
اتصال cromp |
| مقاومت تماس پلاگین و کانکتورها |
1MΩ |
| ولتاژ آزمایش |
DC 6000V ((50Hz,1min) |
| مواد تماس |
مس، پوشش داده شده با Ag |
| کلاس شعله |
UL94-VO |
| کلاس ایمنی |
II |
| کابل مناسب |
OD4.5-8.5 ((2.5-6.0mm2) |
| نیروی ورودی/قوه کششی |
≤50N/≥50N |
| دمای کار |
-40°C تا +125°C |
| مواد داخلی |
چدن مس |
| گواهینامه |
CE، RoHS،CCC |
| مقاومت تماس |
0.4mΩ |
| ابعاد پین |
Φ4.0mm |
| سیستم اتصال |
وصل کردن با پیچ و تاب |
| مواد تماس: |
مس، فلز |
مزیت:
1. از دست دادن قدرت کم
2. وصل کننده خورشیدی برای سیستم انرژی خورشیدی
3. تمام اتصال ها با اتصال دوگانه ثابت
4. با قابلیت ضد پیری و مقاومت در برابر اشعه ماوراء بنفش در پوشش بیرونی
5. با نصب راحت، مشترک بودن قوی
6. برای پاسخگویی به الزامات استفاده در شرایط بد در فضای باز
دستورالعمل های مونتاژ
1در طول خود مونتاژ، parts and tools other than those stated by R&X are used or if the preparation and assembly instructions described here are disregarded then neither safety nor compliance with the technical data can be guaranteed.
2برای محافظت در برابر ضربه الکتریکی، کانکتورهای PV باید در هنگام جمع آوری یا جدا کردن از منبع برق جدا شوند.
3محصول نهایی باید از ضربه الکتریکی محافظت کند.
4. جدا کردن پلاگین تحت بار: اتصالات پلاگین PV در حالی که تحت بار قرار دارند نمی توانند جدا شوند. آنها را می توان با خاموش کردن کنورتر DC / AC یا شکستن قطع کننده مدار AC در حالت بدون بار قرار داد.اتصال و جدا کردن در حالت ولتاژ مجاز است.
5. کانکتورهای قطع شده باید از خاک و آب با کلاه های مهر و موم محافظت شوند.
6. قسمت های وصل شده ضد آب IP67 هستند
تصویر کانکتور خورشیدی شاخه T
سوالات متداول:
1کي ميتونم پيشنهاد رو بگيرم؟
در عرض 24 ساعت از دریافت درخواست، اگر شما بسیار فوری برای گرفتن قیمت، لطفا ما را برای دادن مشخصات کامل در مورد کابل تماس بگیرید. قیمت به زودی محاسبه خواهد شد.
2چقدر طول ميکشه تا تحویل بشه؟
معمولاً در عرض ۳ تا ۴ روز کاری پس از پرداخت، عمدتاً با توجه به کمیت.
3شرایط پرداخت شما چيه؟
ما T / T (تحويل بانکي) ، L / C را قبول مي کنيم
4شما سفارش سفارشی رو قبول میکنید؟
آره، میخوایم
5شما OEM و ODM را ارائه می دهید؟
بله. OEM و ODM در دسترس هستند.
