جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: H1Z2Z2-K 1x4mm2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 متر / رول
قیمت: negotiable
جزئیات بسته بندی: 100m / roll 250m / roll ، دو رول در هر کارتن ، اندازه کارتن: 42 * 42 * 22cm همچنین بسته به نیاز مشتر
زمان تحویل: 3-7 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 70000 متر در روز
نام محصول: |
کابل خورشیدی 4mm2 DC XLPE |
جاری: |
55A |
مواد عایق: |
XLPE |
ساختار: |
56 / 0.3mm |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
5.7 میلی متر |
مقاومت: |
.095.09 （Ω / KM |
ولتاژ محاسبه شده: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
رنگ: |
سیاه قرمز |
محدوده دما: |
-40 ～ + 90 |
نام محصول: |
کابل خورشیدی 4mm2 DC XLPE |
جاری: |
55A |
مواد عایق: |
XLPE |
ساختار: |
56 / 0.3mm |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
5.7 میلی متر |
مقاومت: |
.095.09 （Ω / KM |
ولتاژ محاسبه شده: |
AC Uo / U0.6 ~ 1.0KV ، DC1.5KV |
رنگ: |
سیاه قرمز |
محدوده دما: |
-40 ～ + 90 |
TUV EN50618 12AWG 4mm2 1.5KV DC XLPE کابل خورشیدی مقاومت در برابر اشعه ماوراء بنفش دوگانه
ساخت و ساز
(1) هادی: مس آنیل شده با قلع
(2) عایق: 120 درجه سانتیگراد XLPE ، سیاه
(3) ژاکت: 120 درجه سانتیگراد XLPE ، سیاه یا قرمز
1. ولتاژ اسمی: U0 / U = 600 / 1000V AC ، 1000 / 1800V DC؛
2. ولتاژ تست: 6500V ، 50Hz ، 5Min.
3. درجه حرارت دما: 45oC تا + 125oC ، -40oF تا + 257oF ، دمای محیط: 25years (TUV) -40oC تا + 90oC ، -40oF تا + 194oF ، دمای حداکثر درجه حرارت: 280oC ، + 536oF.
4. Radius Bending: نصب ثابت> 4X گهگاه منتقل شده> 5X
| تایپ کنید | سطح مقطع | طراحی رشته | قطر هادی | مقاومت رسانا | قطر خارجی | ولتاژ محاسبه شده | دارای امتیاز فعلی |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.3 میلی متر | 2.6 میلی متر | 5.09 Ω در کیلومتر | 5.7 میلی متر | 1500VDC | 55A |
برنامه های کاربردی
سیم رسانای منفرد ، مقاوم در برابر نور خورشید ، فتوولتائیک دارای درجه حرارت 90 درجه خنک یا 105 درجه سانتیگراد خشک 2000 ولت برای سیم کشی اتصال سیستم های فتوولتائیک زمینی و بی اساس ، همانطور که در بخش 690.31 (A) و سایر قسمت های قابل استفاده از کد ملی برق (NEC) شرح داده شده است. ، NFPA 70
گزینه ها:
نوارهای شناسه رنگی در صورت درخواست موجود است
چند لمسی در صورت درخواست موجود است
امکانات:
دارای درجه حرارت مرطوب و خشک 90 درجه سانتیگراد است
مقاوم در برابر تغییر شکل در دماهای بالا
مقاومت در برابر رطوبت عالی ،
خواص الکتریکی پایدار در طیف وسیعی از دما
مقاومت عالی در برابر خرد شدن و کاهش فشرده سازی
در برابر بیشتر روغن ها و مواد شیمیایی مقاوم است
اشعه ماوراء بنفش / مقاوم در برابر نور خورشید
با تست خم سرد در دمای -40 درجه سانتی گراد ملاقات می کند
| نام محصول | کابل خورشیدی استاندارد TUV |
| مدل شماره | H1Z2Z2-K 1x 4mm2 |
| ولتاژ | کابل ولتاژ بالا |
| مواد عایق | XLPE |
| شکل مواد | سیم گرد |
| گواهینامه | ROSH ، CE ، TUV |
| استانداردها | TUV EN50618 |
| هسته | 1 هسته |
| بسته حمل و نقل | طبل چوبی چوبی ، طبل آهن |
| کاربرد | ساخت و ساز ، زیرزمینی ، صنعتی ، نیروگاه |
| مواد غلاف | XLPE |
| مواد اصلی سیم | مس قلع دار |
| سطح مقطع | 4mm2 |
| نام | کابل PV |
| توضیحات محصول | به طور گسترده در تاسیسات خورشیدی داخلی و خارجی ، نصب برق ، محیط داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
| مشخصات محصول | دود کم و بدون هالوژن ، سرماخوردگی ، ماوراء بنفش ، ازن مقاوم در برابر آب و هوا. |
| مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
| سطح محافظت از کابل سطح. | |
| با داشتن تابش کابل فتوولتائیک 150 as به عنوان مواد عایق ، مقاوم در برابر شعله هالوژن بدون هالوژن ، رزین نازک نازک پلی اتیلن اصلاح نشده غیر سمی به عنوان ماده اولیه اصلی ، افزودنی ضد شعله ، بدون سمی ، سمی ، مقاوم در برابر شعله ، تثبیت کننده گرما ، دود را از بین می برد. ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
| با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کوچک است. | |
| برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC 20 20 رسانا مقاومت بیشتر از 5.09 Ω / کیلومتر نیست |
| 2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید از 1014 Ω کمتر باشد.سانتی متر ، مقاومت عایق کابل به پایان رسیده در 90 ℃ کمتر از 1011 Ω نیست.سانتی متر | |
| 3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل تمام شده باید کمتر از 109 Ω نباشد. | |
| سازه کابلی | هادی: سیم مسی قلع 2.5 ، 4 ، 6 ، 10 ، 16 میلی متر ^ 2 PV1 - F |
| سیم PV 25 ، 16 و 10 ، 6 ، 4 ، 2 میلی متر ^ 2 | |
| عایق:> ضخامت 0.5 میلی متر با دود و مواد هالوژن کم ، و حد مجاز مشتری را برآورده کنید. | |
| پوست: دود کم و ضخامت مواد بدون هالوژن> 0.5 میلی متر. | |
| پارامترهای دقیق | دمای محیط: - 40 ~ 40 ~ + 90 |
| بالاترین دمای رسانا: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200 200) | |
| ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین هسته های تک هسته ای 2.5mm2 ، 6mm2 ، 10 mm2 و 16mm2 و همچنین هسته های دوگانه را تولید می کنیم ،
لطفا در صورت لزوم مستقیماً با من مشورت کنید)

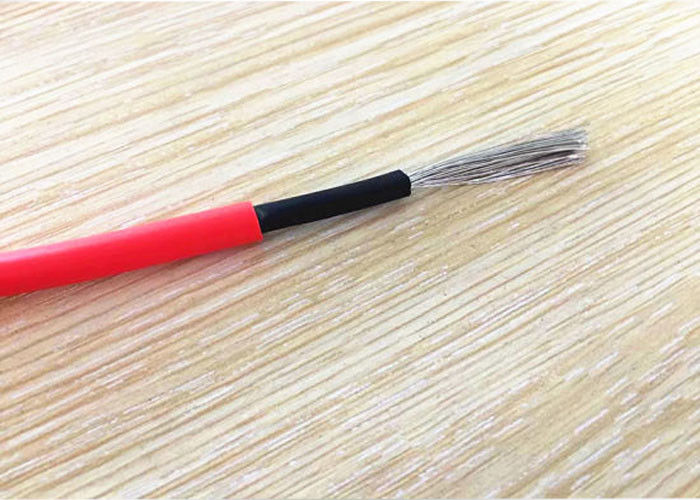

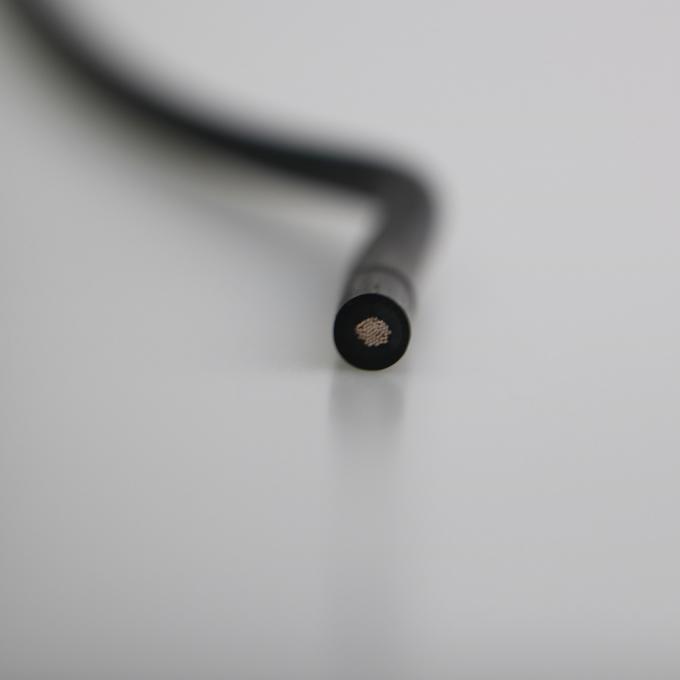

تصاویر کابل خورشیدی 4mm2 DC XLPE
