کابل برق تک هسته ای 1.8 کیلو ولت DC مشکی و قرمز برای نصب های خورشیدی داخلی / خارجی

Name: کابل برق تک هسته ای 1.8 کیلو ولت DC مشکی و قرمز برای نصب های خورشیدی داخلی / خارجی
Brand: ZHEJIANG PNTECH TECHNOLOGY CO., LTD
SKU: H1Z2Z2-K 1x16mm2
Availability: InStock

جزئیات محصول

محل منبع: چین

گواهی: TUV/CE/CQC/ISO9001

شماره مدل: H1Z2Z2-K 1x16mm2

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 100 متر

قیمت: negotiable

جزئیات بسته بندی: 100 متر / رول ، دو رول در هر کارتن ، اندازه کارتن: 42 * 42 * 22cm همچنین بسته به نیاز مشتری بسته بند

زمان تحویل: 3-15 روز

شرایط پرداخت: L / C ، T / T ، Western Union

قابلیت ارائه: 70000 متر در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    کابل تک هسته ای دو عایق, کابل الکتریکی تک هسته ای


Product name:	16mm² PV XLPE Cable	Insulation Material:	XLPE
Conductor:	Tinned Copper	Construction:	120/0.4mm
Thickness:	0.8mm	Resistance::	1.24 Ω/km (MAX. at 20℃)
Cable OD:	10.2mm	Color:	Black or Red

Product name:	16mm² PV XLPE Cable
Insulation Material:	XLPE
Conductor:	Tinned Copper
Construction:	120/0.4mm
Thickness:	0.8mm
Resistance::	1.24 Ω/km (MAX. at 20℃)
Cable OD:	10.2mm
Color:	Black or Red

توضیحات

کابل برق تک هسته ای 1.8 کیلو ولت DC مشکی و قرمز برای نصب های خورشیدی داخلی / خارجی

کابل برق تک هسته‌ای DC 1.8KV مشکی و قرمز برای نصب‌های خورشیدی داخلی/خارجی

توضیحات محصول

کابل PV XLPE با عایق دوگانه مقاوم در برابر اشعه ماوراء بنفش TUV 16mm² با 25 سال گارانتی برای کاربردهای DC 1.8KV.

سیم: سیم مسی قلع اندود رشته‌ای، مطابق با IEC60228، VDE0295 کلاس 5

عایق داخلی: پلی الفین متقاطع

کد رنگ: مشکی، قرمز

غلاف بیرونی: پلی الفین متقاطع

رنگ‌های غلاف: مشکی، قرمز

کاربرد

این کابل‌ها برای اتصال اجزای سیستم فتوولتائیک در داخل و خارج ساختمان‌ها و تجهیزات با الزامات مکانیکی بالا و شرایط آب و هوایی شدید طراحی شده‌اند.

انطباق با استانداردها

DIN EN 50618
عملکرد مقاومت در برابر آتش: IEC 60332-1
انتشار دود کم: EN/IEC 61034-2
هالوژن آزاد مطابق با EN 50525-1، پیوست B
خوردگی کم گازها مطابق با EN 50267-2-2، IEC 60754-2

مشخصات فنی

ولتاژ کاری: AC: 600/1000V DC: 1800V
حداکثر ولتاژ: 1.8KV
ولتاژ تست: 6.5kV AC
دمای کار: -40 درجه سانتیگراد تا +90 درجه سانتیگراد
شعاع خمش: ثابت: 4 × قطر کلی؛ خمیده: 5 × قطر کلی
حداکثر دمای هادی: 120 درجه سانتیگراد
حداکثر دمای هادی اتصال کوتاه: 250 درجه سانتیگراد
مقاومت عایق: 10 MΩ × کیلومتر

مشخصات فنی

نوع	مقطع (mm²)	طراحی رشته	قطر هادی (mm)	مقاومت هادی (Ω/km)	قطر بیرونی (mm)	ولتاژ نامی (VAC/DC)	جریان نامی (A)	وزن (Kg/km)
PV-1*1.5 mm²	1.5	30x Ø 0.25	1.6	13.5	4.8	1000/1800	30	35
PV-1*2.5 mm²	2.5	50x Ø 0.25	2.0	8.21	5.3	1000/1800	41	50
PV-1*4.0 mm²	4.0	56x Ø 0.3	2.6	5.09	6.1	1000/1800	55	70
PV-1*6.0 mm²	6.0	84x Ø 0.3	3.3	3.39	7.1	1000/1800	70	95
PV-1*10.0 mm²	10.0	80x Ø 0.4	4.4	1.95	8.5	1000/1800	98	155
PV-1*16 mm²	16.0	120x Ø 0.4	5.2	1.24	10.2	1000/1800	132	230
PV-1*25 mm²	25.0	196x Ø 0.40	7.4	0.795	12.0	1000/1800	176	341
PV-1*35 mm²	35.0	276x Ø 0.40	9.00	0.565	14.0	1000/1800	218	467

ویژگی های کلیدی

مواد متقاطع پرتو الکترونی ذوب یا جریان نمی‌یابند، حتی در دمای بالا
مقاومت بالا در برابر گرما، سرما، سایش، اشعه ماوراء بنفش، ازن و هیدرولیز
اتصال متقابل بین پنل‌های فتوولتائیک (PV) و از پنل‌ها به اینورتر
عملکرد در ولتاژ DC با عمر طولانی در شرایط در معرض دید

مشخصات محصول

نام: کابل PV

کاربرد: به طور گسترده در نصب‌های خورشیدی داخلی و خارجی، نصب‌های الکتریکی، صنایع صنعتی و کشاورزی استفاده می‌شود

ویژگی‌ها: دود کم بدون هالوژن، مقاومت خوب در برابر سرما، اشعه ماوراء بنفش، ازن و آب و هوا

بازدارنده شعله: مقاومت در برابر برش و نفوذ

محافظت از کابل: سطح Ⅰ سطح

خواص الکتریکی

مقاومت DC: ≤ 5.09 Ω/km در 20 درجه سانتیگراد
مقاومت عایق: ≥ 10¹⁴ Ω.cm در 20 درجه سانتیگراد؛ ≥ 10¹⁹ Ω.cm در 90 درجه سانتیگراد
مقاومت سطح غلاف: ≥ 10⁹ Ω

ساختار کابل

هادی: سیم مسی قلع اندود 2.5، 4، 6، 10، 16 mm² PV1-F

عایق: > 0.5 میلی‌متر ضخامت با مواد کم دود و هالوژن

غلاف: ضخامت مواد عاری از دود کم و هالوژن > 0.5 میلی‌متر

پارامترهای دقیق

دمای محیط: -40 درجه سانتیگراد تا +90 درجه سانتیگراد

حداکثر دمای هادی: 120 درجه سانتیگراد (اجازه 5 ثانیه در دمای اتصال کوتاه 200 درجه سانتیگراد)

ولتاژ محدود: AC 0.6/1kV DC 1.8kV

سوالات متداول

1. چه زمانی می‌توانم قیمت را دریافت کنم؟

ظرف 24 ساعت پس از دریافت استعلام. برای قیمت‌گذاری فوری، لطفاً با ما با مشخصات کامل تماس بگیرید.

2. مدت زمان تحویل چقدر است؟

معمولاً ظرف 3-4 روز کاری پس از پرداخت، بسته به مقدار.

3. شرایط پرداخت شما چیست؟

ما T/T (حواله بانکی)، L/C را می‌پذیریم.

4. آیا سفارش سفارشی را قبول می‌کنید؟

بله، ما انجام می‌دهیم.

5. آیا OEM و ODM ارائه می‌دهید؟

بله. OEM و ODM در دسترس هستند.

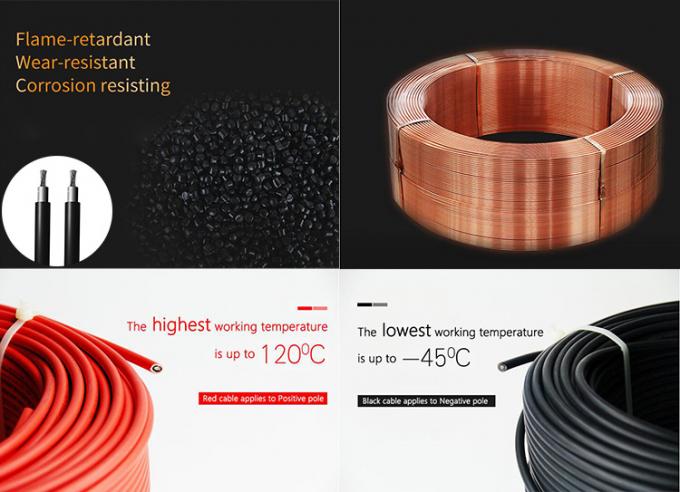

تصویر محصول
