جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: DC-DC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiation
جزئیات بسته بندی: 100 مجموعه / پلی کیسه 500sets / کارتن 39x39x22cm
زمان تحویل: 3-10 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 5000 پوند در روز
نام محصول: |
کابل فرمت پنل خورشیدی |
Max. حداکثر Temperature درجه حرارت: |
+120 |
ولتاژ محاسبه شده: |
1000VDC |
درجه محافظت: |
IP67 |
دارای رتبه فعلی:: |
30A |
رنگ: |
سیاه و قرمز |
نام محصول: |
کابل فرمت پنل خورشیدی |
Max. حداکثر Temperature درجه حرارت: |
+120 |
ولتاژ محاسبه شده: |
1000VDC |
درجه محافظت: |
IP67 |
دارای رتبه فعلی:: |
30A |
رنگ: |
سیاه و قرمز |
کابل فرمت پنل خورشیدی TUV CE دارای گواهینامه دوگانه با اتصال نر به زن
توضیحات کابل افزودنی خورشیدی
ماژول های خورشیدی مدرن تمایل به استفاده از اتصالات خورشیدی دارند زیرا سیم کشی آرایه خورشیدی شما را بسیار ساده و سریعتر می کند.اتصالات در هر دو نوع نر و ماده وجود دارد که برای اتصال به هم طراحی شده اند.آنها مطابق با الزامات کد ملی برق ، دارای گواهینامه TUV و روش اتصال ترجیحی بازرسان برق هستند.به دلیل مکانیزم قفل شدن اتصالات خورشیدی ، آنها از برق جدا نخواهند شد و برای محیطهای بیرون مناسب هستند.اتصالات را می توان جدا کرد اما به یک ابزار باز کردن قفل اتصال نیاز دارد. این کابل ها برای اتصال اجزای سیستم فتوولتائیک در داخل و خارج ساختمانها و تجهیزات با نیازهای مکانیکی بالا و شرایط آب و هوایی شدید طراحی شده اند.
مشخصات | ساختار (n * میلی متر)2) | ||||
2.5 میلی متر2 | 4.0 میلی متر2 | 6.0 میلی متر2 | 10.0 میلی متر2 | ||
ولتاژ رتبه: | 1500 ولت | ||||
رهبر ارکستر | ساختار هادی | هادی مس قلع ساخته شده کلاس 5 | |||
مواد | سیم مسی قلع (TXR) | ||||
تعداد سیمهای رسانا | 50 / 0.28 | 56 / 0.28 | 84 / 0.28 | 142 / 0.28 | |
عایق بندی | مواد | پرتوی الکترونی کوپلیمر پلی الفین به صورت عرضی | |||
عایق OD (میلی متر) | 85/3 | 4 | 4.6 | 6.5 | |
رنگ | سیاه | ||||
غلاف | مواد | پرتوی الکترونی کوپلیمر پلی الفین به صورت عرضی | |||
غلاف OD (میلی متر) | 5.4 | 5.8 | 6.6 | 8 | |
رنگ | سیاه قرمز | ||||
حداکثرمقاومت AC20oC اهم / کیلومتر | 8.21 | 5.09 | 39/3 | 95/1 | |
ظرفیت 60oCA (60oCA) (A) | 41 | 55 | 70 | 98 | |
دمای محیط | -40 ℃ ~ 90 | ||||
استانداردهای کاربردی | EN H1Z2Z2-K | ||||
طول (متر) | اختیاری 1 متر / 3 متر / 5 متر / 10 متر |
دستورالعمل های مونتاژ
در حین خود مونتاژ ، از قطعات و ابزارهای دیگری که گفته شده استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ شرح داده شده در اینجا رعایت نشود ، نه می توان ایمنی و نه مطابقت با داده های فنی را تضمین کرد.
برای محافظت در برابر شوک الکتریکی ، اتصالات PV هنگام مونتاژ یا جدا شدن باید از منبع تغذیه جدا شوند
محصول نهایی باید از شوک الکتریکی محافظت کند
از شارژ تحت بار: اتصالات پلاگین PV نباید در هنگام بارگیری از برق جدا شوند. با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC می توان آنها را در حالت بدون بار قرار داد.
اتصالات قطع شده باید با درپوش های آب بندی از آلودگی و آب محافظت شوند.
قطعات پلاگین ضد آب IP67 هستند
مزیت - فایده - سود - منفعت:
• مونتاژ ساده ، سریع ، ایمن و موثر
• طراحی مستقل و ابتکاری را توسعه دهید ، از حقوق مالکیت معنوی مستقلی برخوردار باشید و به طور مستقیم با اتصال سازگار باشد
• استقامت مکانیکی بالا
• جریان و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر گذار کم
• طراحی ابتکاری مهر و موم شده ، ضد آب ، در برابر گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV برای استفاده طولانی مدت در فضای باز
• تایید شده توسط TUV
س FAالات متداول:
1. چه زمانی می توانم قیمت را دریافت کنم؟
ظرف 24 ساعت پس از دریافت درخواست ، اگر برای دریافت قیمت بسیار فوری هستید ، لطفا با ما تماس بگیرید تا مشخصات کامل کابل را ارائه دهیم.قیمت به زودی محاسبه می شود
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به مقدار آن.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را قبول می کنیم
4. آیا شما سفارش سفارشی را می پذیرید؟
بله ما انجام میدهیم.
5. آیا شما OEM & ODM را ارائه می دهید؟
آره.OEM و ODM در دسترس هستند.

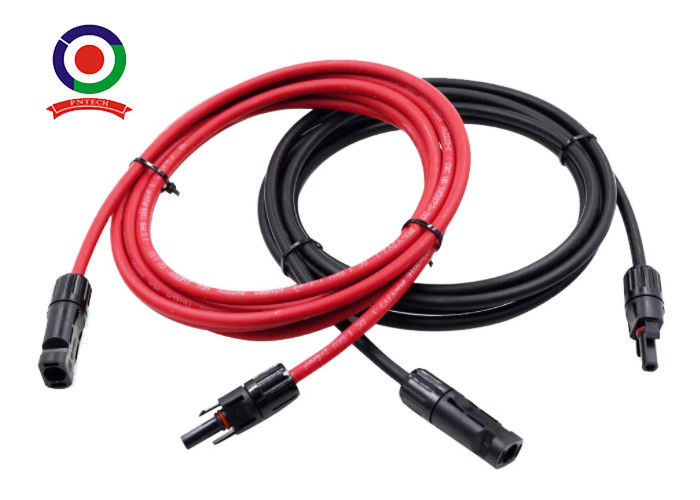

تصویر ازکابل فرمت پنل خورشیدی
