جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: TUV/CE/ISO9001
شماره مدل: H1Z2Z2-K 1x4mm2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 متر / رول
قیمت: Negotiation
جزئیات بسته بندی: 100 متر در هر رول ، 250 متر در هر رول ، 500 میلیون در هر رول
زمان تحویل: 3-7 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 70000 متر در روز
نام محصول: |
کابل خورشیدی تک هسته ای 4 میلی متر |
کلمه کلیدی: |
کابل خورشیدی تک هسته ای |
مواد ژاکت: |
XLPO |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
5.8 میلی متر |
مقاومت: |
.095.09 （Ω / KM |
رنگ: |
سیاه قرمز |
بسته بندی: |
100 متر در هر رول |
نام محصول: |
کابل خورشیدی تک هسته ای 4 میلی متر |
کلمه کلیدی: |
کابل خورشیدی تک هسته ای |
مواد ژاکت: |
XLPO |
مواد رسانا: |
مس قلع دار رشته ای |
کابل OD: |
5.8 میلی متر |
مقاومت: |
.095.09 （Ω / KM |
رنگ: |
سیاه قرمز |
بسته بندی: |
100 متر در هر رول |
کابل خورشیدی تک هسته ای فتوولتائیک H1Z2Z2-K EN50618 XLPO 4 میلی متر PV
مزایای H1Z2Z2-K 4mm2 کابل خورشیدی تک هسته ای TUV سیاه و قرمز
کابل تک هسته ای 4 میلی متری برای آرایه های خورشیدی ولتاژ بالا و مشخصات بالا ، نصب ها و رشته ها.تا حداکثر 1500 ولت DC و 55A.دو عایق بندی شده و TUV ، CE و MCS تأیید شده است.معمولاً در سیستم های اینورتر ON GRID استفاده می شود.
خصوصیات الکتریکی و ابعادی این محصول توسط بخش تضمین کیفیت و فنی در آزمایشگاه کابل های JiangNan اندازه گیری می شود.عملکرد کابل با توجه به مقاومت هادی ، کیفیت ساخت (طرز کار) ، سازگاری ابعادی و سایر پارامترها با توجه به استانداردهای منتشر شده تأیید و تأیید می شود
| تایپ کنید | سطح مقطع | طراحی رشته | قطر رسانا | مقاومت هادی | قطر خارجی | ولتاژ محاسبه شده | جریان دارای امتیاز |
| H1Z2Z2-K 1x2.5 mm2 | 2.5 میلی متر 2 | 36x φ0.285 میلی متر | 2.0 میلی متر | 8.21 Ω / کیلومتر | 5.4 میلی متر | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4 میلی متر | 56x φ0.285 میلی متر | 2.6 میلی متر | 5.09 Ω / کیلومتر | 5.9 میلی متر | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6 میلیمتر | 78x φ0.285 میلی متر | 3.3 میلی متر | 3.52 Ω / کیلومتر | 6.7 میلی متر | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10 میلیمتر | 80x φ0.4 میلی متر | 4.4 میلی متر | 1.95 Ω / کیلومتر | 7.4 میلی متر | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16 میلی متر | 120x φ0.4 میلی متر | 5.2 میلی متر | 1.24 Ω / کیلومتر | 9.2 میلی متر | 1500VDC | 132A |
کاربرد :
به صفحات خورشیدی برای تولید برق و اجزای مربوط به سیم کشی ، اتصال ، مخصوصاً برای فضای باز مناسب است.مقاومت در برابر نور خورشید ، ضد پیری ، استفاده از مواد ضد شعله ضد هالوژن دود کم ، درجه بالاتر ، ایمنی بیشتر.
مزایای برجسته:
1. عایق دو جداره. پرتو الکترون به صورت متقاطع
2. مقاومت عالی در برابر اشعه ماورا بنفش ، روغن ، گریس ، اکسیژن و ازن
3. مقاومت عالی در برابر سایش
4. هالوژن آزاد ، ضد شعله ، سمیت کم
5. انعطاف پذیری عالی و عملکرد سلب کردن
6. ظرفیت حمل بالا در حال حاضر
7. TUV تأیید شده است
| نام | کابل PV |
| توضیحات محصول | به طور گسترده ای در تاسیسات خورشیدی داخلی و خارجی ، تاسیسات الکتریکی ، مناطق داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
| ویژگی های محصول | دود کم و بدون هالوژن ، سرمای خوب ، اشعه ماورا ult بنفش ، ازن و مقاوم در برابر آب و هوا. |
| مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
| سطح حفاظت کابل سطح. | |
| با تابش 150 cable کابل فتوولتائیک به عنوان مواد عایق ، بازدارنده شعله آزاد هالوژن بدون هالوژن ، پلی اتیلن اصلاح شده غیر سمی رزین هنجینگ نازک به عنوان ماده اولیه اصلی ، اضافه کردن ضد هالوژن ، غیر سمی ، بازدارنده شعله ، تثبیت کننده حرارت ، دود را از بین می برد عامل ، ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
| با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کم است. | |
| برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC سیم سیم 20 is از 5.09 Ω / کیلومتر بیشتر نیست |
| 2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید کمتر از 1014 Ω باشد.سانتی متر ، مقاومت عایق کابل به پایان رسید در 90 not کمتر از 1011 Ω نیست.سانتی متر | |
| 3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل پایان یافته نباید از 109 Ω کمتر باشد. | |
| سازه کابلی | هادی: سیم مسی قلع ساخته شده 2.5 ، 4 ، 6 ، 10 ، 16 میلی متر ^ 2 PV1 - F |
| سیم PV 25 ، 16 و 10 ، 6 ، 4 ، 2 میلی متر ^ 2 | |
| عایق: ضخامت> 0.5 میلی متر با دود کم و مواد هالوژن ، و حد تعیین شده مشتری را برآورده کنید. | |
| غلاف: ضخامت ماده بدون دود و هالوژن کم> 0.5 میلی متر. | |
| پارامترهای دقیق | دمای محیط: - 40 ℃ ~ + 90 |
| بالاترین دمای هادی: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200) | |
| ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین یک هسته 2.5 میلی متر مربع ، 6 میلی متر مربع 10 میلی متر مربع و 16 میلی متر مربع و همچنین هسته های دوتایی تولید می کنیم ،
لطفا در صورت لزوم مستقیم با من مشورت کنید)

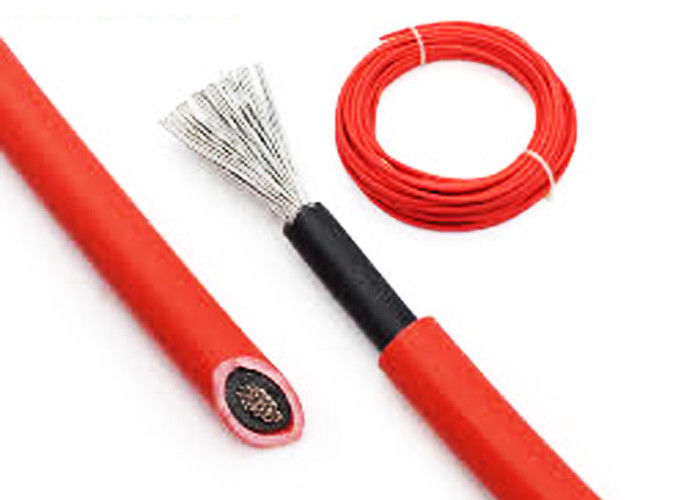

عکس کابل خورشیدی تک هسته ای 4 میلی متری
