کابل خورشیدی قرمز EN50618 XLPE عایق 4 میلی متر 1500 ولت DC
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xنام محصول | کابل خورشیدی DC 4sqmm | ولتاژ محاسبه شده | 1500VDC |
---|---|---|---|
رنگ | سیاه یا قرمز | بسته بندی | 500M / Roll |
مواد رسانا | مس قلع شده است | کاربرد | نیروگاه |
برجسته | کابل خورشیدی 1500 ولت DC,کابل خورشیدی 4 میلی متر DC,کابل خورشیدی EN50618 DC |
کابل خورشیدی بدون هالوژن هسته مس TUV EN50618 4sqmm برای سیستم فتوولتائیک
مشخصات
کابل خورشیدی کابل اتصال است که در تولید برق فتوولتائیک استفاده می شود.کابل های خورشیدی صفحات خورشیدی و سایر اجزای الکتریکی یک سیستم فتوولتائیک را بهم متصل می کنند.کابل های خورشیدی به گونه ای طراحی شده اند که در برابر اشعه ماورا بنفش و در برابر آب و هوا مقاوم باشند.می توان از آنها در محدوده دمایی زیادی استفاده کرد.
تایپ کنید | سطح مقطع | طراحی رشته | قطر رسانا | مقاومت هادی | قطر خارجی | ولتاژ محاسبه شده | جریان دارای امتیاز |
H1Z2Z2-K 1x2.5 mm2 | 2.5 میلی متر 2 | 36x φ0.285 میلی متر | 2.0 میلی متر | 8.21 Ω / کیلومتر | 5.4 میلی متر | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4 میلی متر | 56x φ0.285 میلی متر | 2.6 میلی متر | 5.09 Ω / کیلومتر | 5.9 میلی متر | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6 میلیمتر | 84x φ0.285 میلی متر | 3.3 میلی متر | 3.52 Ω / کیلومتر | 6.7 میلی متر | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10 میلیمتر | 80x φ0.4 میلی متر | 4.4 میلی متر | 1.95 Ω / کیلومتر | 7.4 میلی متر | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16 میلی متر | 120x φ0.4 میلی متر | 5.2 میلی متر | 1.24 Ω / کیلومتر | 9.2 میلی متر | 1500VDC | 132A |
کاربرد :
به صفحات خورشیدی برای تولید برق و اجزای مربوط به سیم کشی ، اتصال ، مخصوصاً برای فضای باز مناسب است.مقاومت در برابر نور خورشید ، ضد پیری ، استفاده از مواد ضد شعله ضد هالوژن دود کم ، درجه بالاتر ، ایمنی بیشتر.
نام | کابل PV |
توضیحات محصول | به طور گسترده ای در تاسیسات خورشیدی داخلی و خارجی ، تاسیسات الکتریکی ، مناطق داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
مشخصات محصول | دود کم و بدون هالوژن ، سرمای خوب ، اشعه ماورا ult بنفش ، ازن و مقاوم در برابر آب و هوا. |
مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
سطح حفاظت کابل سطح. | |
با تابش 150 cable کابل فتوولتائیک به عنوان مواد عایق ، بازدارنده شعله آزاد هالوژن بدون هالوژن ، پلی اتیلن اصلاح شده غیر سمی رزین هنجینگ نازک به عنوان ماده اولیه اصلی ، اضافه کردن ضد هالوژن ، غیر سمی ، بازدارنده شعله ، تثبیت کننده حرارت ، دود را از بین می برد عامل ، ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کم است. | |
برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC سیم سیم 20 is از 5.09 Ω / کیلومتر بیشتر نیست |
2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید کمتر از 1014 Ω باشد.سانتی متر ، مقاومت عایق کابل به پایان رسید در 90 not کمتر از 1011 Ω نیست.سانتی متر | |
3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل پایان یافته نباید از 109 Ω کمتر باشد. | |
سازه کابلی | هادی: سیم مسی قلع ساخته شده 2.5 ، 4،6،10،16 mm2 PV1 - F |
سیم PV 25،16 و 10 ، 6،4،2.5 mm2 | |
عایق: ضخامت> 0.5 میلی متر با دود کم و مواد هالوژن ، و حد تعیین شده مشتری را برآورده کنید. | |
غلاف: ضخامت ماده بدون دود و هالوژن کم> 0.5 میلی متر. | |
پارامترهای دقیق | دمای محیط: - 40 ℃ ~ + 90 |
بالاترین دمای هادی: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200) | |
ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین یک هسته 2.5mm2 ، 6mm2 ، 10mm2 و 16mm2 و همچنین هسته های دوتایی تولید می کنیم ،
لطفا در صورت لزوم مستقیم با من مشورت کنید)

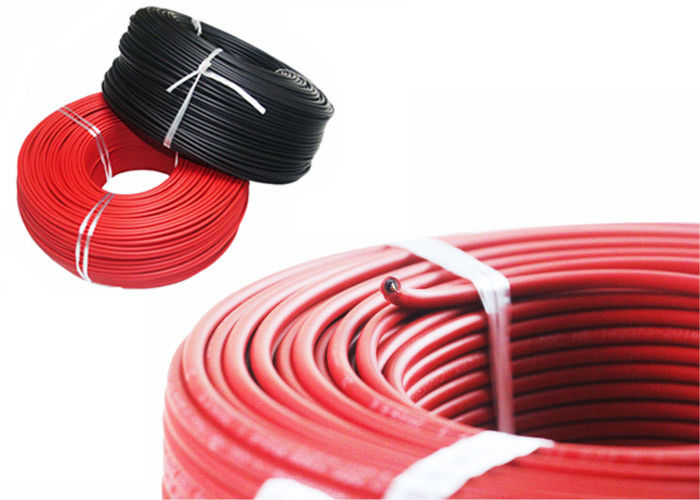

تصویر کابل خورشیدی 4 میلی متر
