جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: ISO9001/TUV/CE
شماره مدل: H1Z2Z2-K 1x4mm2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 متر
قیمت: Negotiation
جزئیات بسته بندی: 100 متر / رول ، 500 متر در هر کارتن
زمان تحویل: 3-10 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 70000 متر در روز
نام محصول: |
کابل DC 4mm2 |
ولتاژ محاسبه شده: |
1500VDC |
درجه حرارت: |
-40 درجه سانتیگراد - 90 درجه سانتیگراد |
بسته بندی: |
250 متر / رول |
مواد رسانا: |
مس قلع شده است |
کاربرد: |
نیروگاه |
نام محصول: |
کابل DC 4mm2 |
ولتاژ محاسبه شده: |
1500VDC |
درجه حرارت: |
-40 درجه سانتیگراد - 90 درجه سانتیگراد |
بسته بندی: |
250 متر / رول |
مواد رسانا: |
مس قلع شده است |
کاربرد: |
نیروگاه |
کابل TUV EN50618 Copper Core 4mm2 dc بدون هالوژن برای سیستم PV خورشیدی
مشخصات
1. رتبه بندی: ولتاژ: 600 / 1000V دما: -40 درجه سانتیگراد - 90 درجه سانتیگراد
2. شرح:
(1) هادی: مس حلقوی قلع
(2) عایق: 90 درجه سانتی گراد XLPE ، سیاه و سفید
(3) ژاکت: 90 درجه سانتی گراد XLPE ، سیاه یا قرمز
3. علامت گذاری: TUV SUD EN50618: 2014 H1Z2Z2-K (CQC NB / T42073-2016 PV-YJYJ) DC 1.5KV 1x4.0mm 2 NINGBO PNTECH NEW ENERGY CO.، LTD.
4. کاربرد: به طور خاص برای اتصال اجزای سیستم فتوولتائیک در داخل و خارج ساختمان و تجهیزات با نیازهای مکانیکی بالا و شرایط آب و هوایی شدید طراحی شده است .برای نصب های دائمی.
5. مشخصات عمومی: کابل ساخته شده از پرتو الکترون و عایق و پوشش متقاطع ؛مقاومت بالا در برابر گرما ، سرما ، روغن ، سایش ، ازن ، UV و هوا ؛با واکنش بهتر در صورت آتش سوزی.دود کم ، بدون هالوژن ، بدون شعله ، بازدارنده شعله ؛انعطاف پذیر ، نوارپذیری آسان ، نیاز به فضای بسیار کم ، بسیار مکانیکی قوی ، طول عمر بسیار طولانی.
| تایپ کنید | سطح مقطع | طراحی رشته | قطر رسانا | مقاومت هادی | قطر خارجی | ولتاژ محاسبه شده | جریان دارای امتیاز |
| H1Z2Z2-K 1x2.5 mm2 | 2.5 میلی متر 2 | 36x φ0.285 میلی متر | 2.0 میلی متر | 8.21 Ω / کیلومتر | 5.4 میلی متر | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4 میلی متر | 56x φ0.285 میلی متر | 2.6 میلی متر | 5.09 Ω / کیلومتر | 5.9 میلی متر | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6 میلیمتر | 84x φ0.285 میلی متر | 3.3 میلی متر | 3.52 Ω / کیلومتر | 6.7 میلی متر | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10 میلیمتر | 80x φ0.4 میلی متر | 4.4 میلی متر | 1.95 Ω / کیلومتر | 7.4 میلی متر | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16 میلی متر | 120x φ0.4 میلی متر | 5.2 میلی متر | 1.24 Ω / کیلومتر | 9.2 میلی متر | 1500VDC | 132A |
کاربرد :
به صفحات خورشیدی برای تولید برق و اجزای مربوط به سیم کشی ، اتصال ، مخصوصاً برای فضای باز مناسب است.مقاومت در برابر نور خورشید ، ضد پیری ، استفاده از مواد ضد شعله ضد هالوژن دود کم ، درجه بالاتر ، ایمنی بیشتر.
| نام | کابل PV |
| توضیحات محصول | به طور گسترده ای در تاسیسات خورشیدی داخلی و خارجی ، تاسیسات الکتریکی ، مناطق داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
| مشخصات محصول | دود کم و بدون هالوژن ، سرمای خوب ، اشعه ماورا ult بنفش ، ازن و مقاوم در برابر آب و هوا. |
| مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
| سطح حفاظت کابل سطح. | |
| با تابش 150 cable کابل فتوولتائیک به عنوان مواد عایق ، بازدارنده شعله آزاد هالوژن بدون هالوژن ، پلی اتیلن اصلاح شده غیر سمی رزین هنجینگ نازک به عنوان ماده اولیه اصلی ، اضافه کردن ضد هالوژن ، غیر سمی ، بازدارنده شعله ، تثبیت کننده حرارت ، دود را از بین می برد عامل ، ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
| با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کم است. | |
| برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC سیم سیم 20 is از 5.09 Ω / کیلومتر بیشتر نیست |
| 2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید کمتر از 1014 Ω باشد.سانتی متر ، مقاومت عایق کابل به پایان رسید در 90 not کمتر از 1011 Ω نیست.سانتی متر | |
| 3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل پایان یافته نباید از 109 Ω کمتر باشد. | |
| سازه کابلی | هادی: سیم مسی قلع ساخته شده 2.5 ، 4،6،10،16 mm2 PV1 - F |
| سیم PV 25،16 و 10 ، 6،4،2.5 mm2 | |
| عایق: ضخامت> 0.5 میلی متر با دود کم و مواد هالوژن ، و حد تعیین شده مشتری را برآورده کنید. | |
| غلاف: ضخامت ماده بدون دود و هالوژن کم> 0.5 میلی متر. | |
| پارامترهای دقیق | دمای محیط: - 40 ℃ ~ + 90 |
| بالاترین دمای هادی: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200) | |
| ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین یک هسته 2.5mm2 ، 6mm2 ، 10mm2 و 16mm2 و همچنین هسته های دوتایی تولید می کنیم ،
لطفا در صورت لزوم مستقیم با من مشورت کنید)

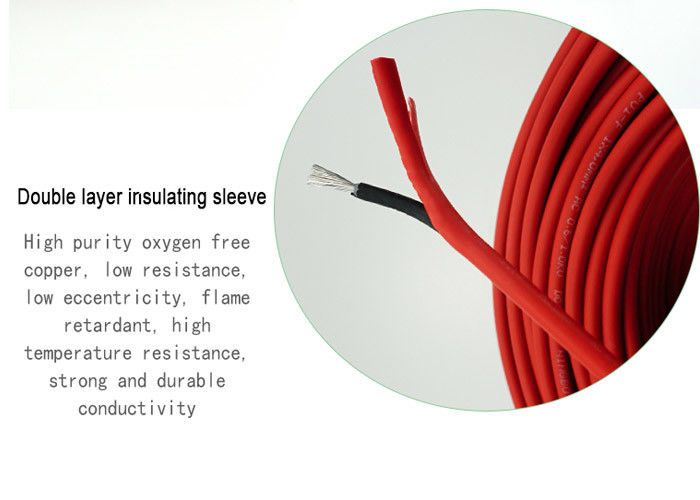

تصویر کابل 4 میلی متری DC
