جزئیات محصول
محل منبع: چین
نام تجاری: Pntech
گواهی: ISO9001/TUV/CE
شماره مدل: PV1-F 1x4mm2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 متر
قیمت: Negotiation
جزئیات بسته بندی: 250m / roll ، 500m در هر کارتن
زمان تحویل: 3-10 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 70000 متر در روز
نام محصول: |
کابل خورشیدی 4 میلی متر |
رهبر ارکستر: |
56 / 0.285 |
رنگ: |
سیاه یا قرمز |
کاربرد: |
نیروگاه، سیستم انرژی خورشیدی، ساخت و ساز |
ژاکت: |
XLPE |
بسته بندی: |
100 متر / رول |
نام محصول: |
کابل خورشیدی 4 میلی متر |
رهبر ارکستر: |
56 / 0.285 |
رنگ: |
سیاه یا قرمز |
کاربرد: |
نیروگاه، سیستم انرژی خورشیدی، ساخت و ساز |
ژاکت: |
XLPE |
بسته بندی: |
100 متر / رول |
کابل خورشیدی با سیم سخت 4 میلی متر pv1f کابل خورشیدی برای سیستم فتوولتائیک
شرح
1.Rating: ولتاژ: 600 / 1000V دما: -40 ° C-- 90 ° C
2. توضیحات:
(1) هادی: مس آنیل شده با قلع
(2) عایق: 90 درجه سانتیگراد XLPE ، سیاه
(3) ژاکت: 90 درجه سانتیگراد XLPE ، سیاه یا قرمز
3.Marking: TüV 2 PfG 1169 PV1-F 1 × 2.5mm2
4. کاربرد: به طور خاص برای اتصال اجزای سیستم فتوولتائیک در داخل و خارج ساختمان و تجهیزات با نیاز مکانیکی بالا و شرایط آب و هوایی شدید .برای تاسیسات دائمی طراحی شده است.
ویژگی های عمومی: کابل ساخته شده از عایق و پوشش متصل به پرتو الکترونی.مقاومت بالا در برابر گرما ، سرما ، روغن ، سایش ، ازن ، اشعه ماوراء بنفش و هوابا واکنش بهتر در صورت بروز آتش سوزی.دود کم ، بدون هالوژن ، بدون شعله ، مقاومت در برابر شعله؛انعطاف پذیر ، آسان به نوار ، نیاز به فضای بسیار کم ، بسیار طولانی ، بسیار مکانیکی قوی و بسیار طولانی.
داده های تکنیکی
| اندازه | سطح مقطع | ساختار هادی | قطر خارجی | حداکثردی سی | دارای رتبه | دارای رتبه |
| مقاومت در 20 درجه | ولتاژ | جاری | ||||
| mm² | میلی متر | میلی متر | Ω / کیلومتر | V DC | آ | |
| 1 2.5 2.5mm² | 2.5mm² | 49 ∅ 0.285 | 5.2 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 ∅ 0.285 | 5.9 | 4.97 | 1000/1500 | 50A |
| 1 6 6.0 mm² | 6.0mm² | 84 x ∅ 0.285 | 6.5 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0 mm² | 10.0mm² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
کاربرد :
در پانل های خورشیدی برای تولید برق و اجزای مرتبط سیم کشی ، اتصال ، مخصوصاً مناسب در فضای باز کاربرد دارد.مقاومت در برابر نور آفتاب ، ضد پیری ، استفاده از مواد دفع کم شعله بدون هالوژن دود کم ، درجه بالاتر ، ایمنی بیشتر.
| نام | کابل PV |
| توضیحات محصول | به طور گسترده در تاسیسات خورشیدی داخلی و خارجی ، نصب برق ، محیط داخلی و خارجی ، مناطق مستعد انفجار ، کارخانه ها ، صنایع صنعتی و کشاورزی استفاده می شود. |
| مشخصات محصول | دود کم و بدون هالوژن ، سرماخوردگی ، ماوراء بنفش ، ازن مقاوم در برابر آب و هوا. |
| مقاوم در برابر شعله ، مقاومت در برابر برش و مقاومت در برابر نفوذ. | |
| سطح محافظت از کابل سطح. | |
| با داشتن تابش کابل فتوولتائیک 150 as به عنوان مواد عایق ، مقاوم در برابر شعله هالوژن بدون هالوژن ، رزین نازک نازک پلی اتیلن اصلاح نشده غیر سمی به عنوان ماده اولیه اصلی ، افزودنی ضد شعله ، بدون سمی ، سمی ، مقاوم در برابر شعله ، تثبیت کننده گرما ، دود را از بین می برد. ماده نگهدارنده ، مانند کود ، حاوی هالوژن ، فلزات سنگین ، فسفر نیست. | |
| با ROHS مطابقت دارد و مقاومت عایق پس از غوطه وری کوچک است. | |
| برق | 1. مقاومت dc: کابل تمام شده با مقاومت سیم DC 20 20 رسانا مقاومت بیشتر از 5.09 Ω / کیلومتر نیست |
| 2. مقاومت عایق: مقاومت عایق نهایی کابل در 20 ℃ نباید از 1014 Ω کمتر باشد.سانتی متر ، مقاومت عایق کابل به پایان رسیده در 90 ℃ کمتر از 1011 Ω نیست.سانتی متر | |
| 3. مقاومت سطح غلاف: مقاومت سطح غلاف کابل تمام شده باید کمتر از 109 Ω نباشد. | |
| سازه کابلی | هادی: سیم مسی قلع 2.5 ، 4،6،10،16 mm2 PV1 - F |
| سیم PV 25،16 و 10 ، 6،4،2.5 mm2 | |
| عایق:> ضخامت 0.5 میلی متر با دود و مواد هالوژن کم ، و حد مجاز مشتری را برآورده کنید. | |
| پوست: دود کم و ضخامت مواد بدون هالوژن> 0.5 میلی متر. | |
| پارامترهای دقیق | دمای محیط: - 40 ~ 40 ~ + 90 |
| بالاترین دمای رسانا: 120 (اجازه دهید 5 ثانیه در دمای اتصال کوتاه 200 200) | |
| ولتاژ محدود: AC0.6 / 1kv dc1.8kv. |
(ما همچنین هسته های تک هسته ای 2.5mm2 ، 6mm2 ، 10 mm2 و 16mm2 و همچنین هسته های دوگانه را تولید می کنیم ،
لطفا در صورت لزوم مستقیماً با من مشورت کنید)

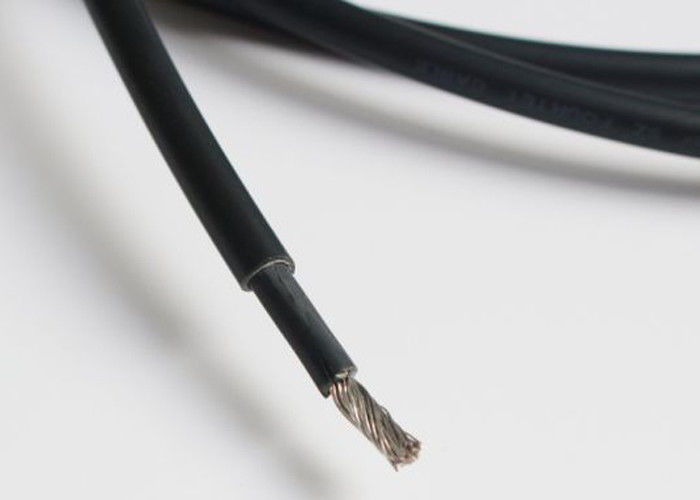

تصویر کابل خورشیدی 4 میلی متری
