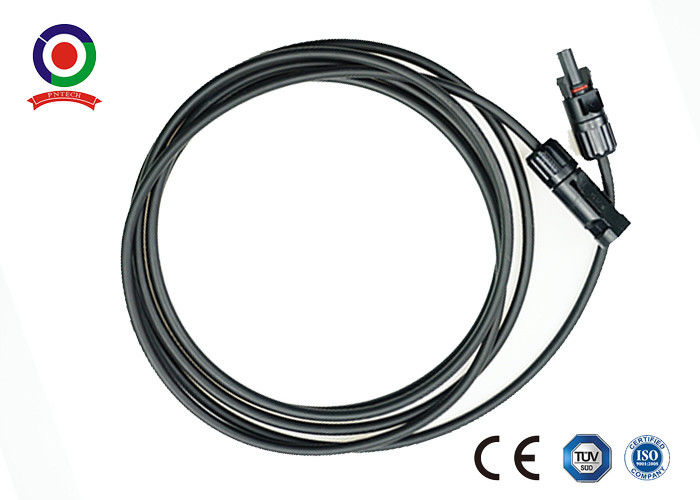

کابل فرمت پنل خورشیدی مقاوم در برابر اشعه ماوراء بنفش 4mm 12AWG
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | کابل فرمت خورشیدی | اندازه کابل | 4mm2 12AWG |
|---|---|---|---|
| درجه محافظت | IP67 | دارای رتبه فعلی | 30A |
| مقاومت با ما تماس بگیرید | m5mΩ | رنگ | سیاه |
| برجسته | کابل فرمت پنل خورشیدی 12AWG,کابل فرمت پنل خورشیدی 4 میلی متر |
||
توضیحات محصول
TUV کابل فرعی خورشیدی 5Feet 4mm2 با اتصال زن و مرد را تصویب کرد
توضیحات کابل خورشیدی
توضیحات کابل:
اندازه کابل: کابل خورشیدی 4mm2
(1) هادی: مس آنیل شده با قلع
(2) عایق: 120 درجه سانتیگراد XLPE ، سیاه
(3) ژاکت: 120 درجه سانتیگراد XLPE ، سیاه یا قرمز
(4) علامت گذاری:
TüV 2 PfG 1169 PV1-F 1 × 4،0 mm2 AC 0.6 / 1.0KV DC 1.8KV NINGBO PNTECH CO. ENERGY NEW، LTD.
(5) کابل رنگ قرمز و سیاه
| تایپ کنید | صلیب | رشته | رهبر ارکستر | رهبر ارکستر | بیرونی | دارای رتبه | دارای رتبه | وزن |
| بخش | طرح | قطر | مقاومت | قطر | ولتاژ | جاری | ||
| mm² | No.x ø (میلی متر) | میلی متر | Ω / کیلومتر | میلی متر | VAC / DC | آ | کیلوگرم بر کیلومتر | |
| PV-1 * 1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2.5 mm² | 2.5 | 50x 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 mm² | 4.0 | x 0.3 56 56x | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 mm | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
اتصال دهنده
1. اتصال دهنده لمس نی را از نوع دستگیره ای استفاده می کند.
2. قفل خودکار اتصال آسان تر و مطمئن تر را فعال می کند.
3. کت و شلوار شکل محبوب بسیاری از نصب زمینه است.
4. به سرعت به اتصال.
5- ضد آب و جلوگیری از گرد و غبار.
6. عمر طولانی.
| ولتاژ نرخ: | 1000V |
| دارای رتبه فعلی: | 22A (2.5mm2) ، 30A (4mm2،6 mm2) |
| ولتاژ تست: | 6KV (50Hz) |
| درجه حفاظت: | IP67 / IP2X |
| مواد عایق: | PC / PA / PPO / TPE |
| مواد تماس: | مس اندود نقره |
| دمای کارکرد: | -40 ° C ~ + 90 ° C |
| کلاس ایمن: | 2 |
| کلاس شعله: | UL94-V0 |
| مقاومت در برابر اتصال اتصالات پلاگین: | m5mΩ |
| نیروی درج: | N50N |
| برداشت نیرو: | N50N |
| کابل مناسب: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| سیستم قفل کردن: | ضربه محکم و ناگهانی وارد شوید |
| شماره محصول | DC-DC |
| ولتاژ محاسبه شده | TUV 1000V DC |
| دارای رتبه فعلی است | 30A |
| مقاطع مناسب کابل | 2.5mm2 .0 10.0mm2 / 14AWG ~ 8AWG |
| اندازه ترمینال | Φ4.0 میلی متر |
| ولتاژ تست | DC 8KV 1min |
| درجه آلودگی | 2 |
| کلاس محافظت | کلاس دوم |
| مواد ترمینال | مس قلوه شده |
| مقاومت در برابر تماس | m 5mΩ |
| مواد عایق | PPC |
| رتبه IP | IP67 (IEC 60529) |
| نیروی بیرون کشیده | 50N N |
| نیروی درج | 50N N |
| دمای تست | -40ºC ~ + 85ºC |
| شعله کلاس | UL94V - 0 |
دستورالعمل مجمع
در حین خود مونتاژ ، از قطعات و ابزارهای دیگری که گفته شد استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ که در اینجا شرح داده می شود رعایت نمی شود ، نمی توان امنیت و یا رعایت اطلاعات فنی را تضمین کرد.
برای محافظت در برابر شوک الکتریکی ، اتصالات PV باید در هنگام مونتاژ یا جداسازی از منبع تغذیه جدا شوند
محصول نهایی باید از شوک الکتریکی محافظت کند
قطع اتصال در زیر بار: اتصالات پلاگین PV نباید در حالی که تحت بار هستند از اتصال جدا شوید. آنها را می توان با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC ، در حالت بدون بار قرار داد.
اتصالات جدا شده باید از کپسول های آب بندی در برابر خاک و آب محافظت شوند.
قطعات پلاگین ضد آب IP67 هستند
مزیت - فایده - سود - منفعت:
• مونتاژ ساده ، سریع ، ایمن و مؤثر
• بطور مستقل و با طراحی خلاقانه ، از حقوق مالکیت معنوی مستقل و مستقیمی با کانکتور سازگار باشید
• استقامت مکانیکی بالا
• حمل ولتاژ و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر انتقال کم
• طرح خلاء ، ضد آب ، ضد آب ، گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV مقاوم در برابر کاربردهای طولانی مدت در فضای باز
• تأیید شده توسط TUV
سؤالات متداول:
1. چه موقع می توانم نقل قول دریافت کنم؟
در 24 ساعت پس از استعلام ، اگر خیلی سریع فوراً قیمت دریافت می کنید ، با ما تماس بگیرید تا مشخصات کاملی در مورد کابل ارائه دهیم.قیمت به زودی محاسبه می شود.
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به کمیت.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را می پذیریم
4- آیا سفارش سفارشی را قبول دارید؟
بله ما انجام میدهیم.
5- آیا نصب و ODM را ارائه می دهید؟
آره.نصب شده و ODM در دسترس هستند.
عکس از کابل فرمت خورشیدی
