اتصالات پانل خورشیدی سازگار با مواد PPO 30A اتصال دهنده چند کاناله
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xنام محصول | اتصال دهنده | کلاس شعله | UL94-V0 |
---|---|---|---|
ولتاژ تست | 6KV (50Hz، 1Min) | درجه حفاظت | IP67 |
دارای رتبه فعلی | 30A | رنگ | سیاه |
برجسته | اتصالات PV خورشیدی,اتصالات کابل خورشیدی |
PPO Material IP67 اتصالات زن 30A سازگار با جنس نر برای پانل خورشیدی
توضیحات اتصال:
اتصالات چند مخاطب
کیت -2 ساملکس حاوی 1 اتصال پنل خورشیدی مرد و 1 زن است.این نوع سیستم اتصال دهنده است
نصب آسان و استفاده از زبانه های قفل ایمنی "ضربه محکم و ناگهانی" برای قفل دو اتصال دهنده جفت گیری ، در نتیجه اجتناب از
قطع ارتباط غیر عمدی.همچنین هنگام قفل شدن ، تماس های جفت گیری در مقابل ورود گرد و غبار و
اب.کاتیونهای خاص به شرح زیر است:
اتصالات تهیه شده با این کیت برای استفاده با سیم AWG # 10 یا AWG # 12 با عایق بیرونی هستند
قطر 3 - 6 میلی متر
قطر تماس با 4 میلی متر
حداکثر جریان فعلی - 30 A
حداکثر ولتاژ سیستم - 1000 ولت
درجه حفاظت در هنگام قفل شدن و وصل کردن مناسب - IP67
دامنه دما از 40 درجه سانتیگراد تا + 90 درجه سانتی گراد
TüV Rheinland - نوع مصوب ، UL ذکر شده است.
ساخت اتصالات
اتصالات را می توان به سیم سیم AWG # 10 یا AWG # 12 با عایق خارجی وصل کرد.
قطر 3 تا 6 میلی متر.
دستورالعمل مجمع
در حین خود مونتاژ ، از قطعات و ابزارهای دیگری که گفته شد استفاده می شود یا اگر دستورالعمل های آماده سازی و مونتاژ که در اینجا شرح داده می شود رعایت نمی شود ، نمی توان امنیت و یا رعایت اطلاعات فنی را تضمین کرد.
برای محافظت در برابر شوک الکتریکی ، اتصالات PV باید در هنگام مونتاژ یا جداسازی از منبع تغذیه جدا شوند
محصول نهایی باید از شوک الکتریکی محافظت کند
قطع اتصال در زیر بار: اتصالات پلاگین PV نباید در حالی که تحت بار هستند از اتصال جدا شوید. آنها را می توان با خاموش کردن مبدل DC / AC یا شکستن قطع کننده مدار AC ، در حالت بدون بار قرار داد.
اتصالات جدا شده باید از کپسول های آب بندی در برابر خاک و آب محافظت شوند.
قطعات پلاگین ضد آب IP67 هستند
نام محصول | اتصال دهنده |
دارای امتیاز فعلی | 30A (5 ~ 6mm2) |
ولتاژ محاسبه شده | 1000 ولت DC |
ولتاژ تست | 6000V (50HZ ، 1min) |
طبقه ولتاژ / درجه آلودگی | CAT III / 2 |
با مقاومت اتصالات اتصالات تماس بگیرید | 1 mΩ |
مواد مخروط | مس ، اندود اندود |
مواد عایق | کامپیوتر |
درجه محافظت | IP20 / IP67 |
کلاس شعله | UL94-V0 |
کلاس ایمنی | دوم |
کابل مناسب | 2.5-6mm2 |
نیروی درج / نیروی برداشت | N50N / N50N |
سیستم اتصال | اتصال گیرنده |
محدوده دما | -40ºC ~ + 125ºC |
واحد بسته بندی | 1000 عدد |
حداقل مقدار سفارش | 1000 عدد |
وزن در هر قطعه (به جز بسته بندی) | 25 گرم |
شماره تعرفه سفارشی | 8536690000 |
کشور مبدا | چین |
مزیت - فایده - سود - منفعت:
• مونتاژ ساده ، سریع ، ایمن و مؤثر
• بطور مستقل ، طراحی خلاقانه ای ، دارای حقوق مالکیت معنوی مستقل ، سازگار با اتصال مستقیم
• استقامت مکانیکی بالا
• حمل ولتاژ و ولتاژ بالا: 30A ، 1000VDC
• مقاومت در برابر انتقال کم
• طرح خلاء ، ضد آب ، ضد آب ، گرد و غبار: IP68
• مواد پلاستیکی عالی ، UL 94-V0 ، دامنه وسیع دما: -40 درجه سانتیگراد تا 90 درجه سانتیگراد ، آب و هوا و UV مقاوم در برابر کاربردهای طولانی مدت در فضای باز
• تأیید شده توسط TUV
سؤالات متداول:
1. چه موقع می توانم نقل قول دریافت کنم؟
در 24 ساعت پس از استعلام ، اگر خیلی سریع فوراً قیمت دریافت می کنید ، با ما تماس بگیرید تا مشخصات کاملی در مورد کابل ارائه دهیم.قیمت به زودی محاسبه می شود.
2. مدت زمان تحویل چقدر است؟
معمولاً طی 3-4 روز کاری پس از پرداخت ، عمدتا با توجه به کمیت.
3. شرایط پرداخت شما چیست؟
ما T / T (انتقال بانکی) ، L / C را می پذیریم
4- آیا سفارش سفارشی را قبول دارید؟
بله ما انجام میدهیم.
5- آیا نصب و ODM را ارائه می دهید؟
آره.نصب شده و ODM در دسترس هستند.

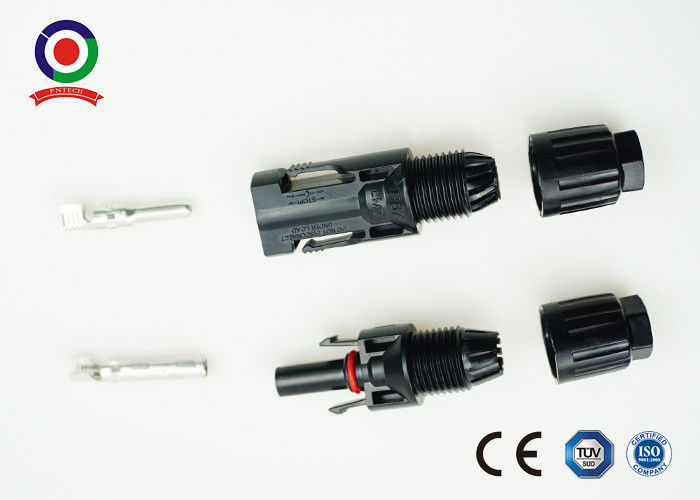

تصویر اتصالات پانل خورشیدی
